  • 自力式吹扫装置
自力式吹扫装置
自力式吹扫装置是采用金属管浮子或玻璃转子流量计与恒流阀配合,构成流量吹扫装置,实现流量测量并确保流量恒定输出。由于浮子流量计安全可靠.测量精确稳定的特点,因此,该系列吹气装置对于入口或出口压力变化时.能够确保流量恒定输出,可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。
全国热线

173-6543-1168

自力式吹扫装置
产品特点
  • 单路,双路.多路形式(可选)
  • 单表安装.面板安装.柜式安装(可选)
  • 1/4"NPT.卡套,螺纹.法兰连接(可选)
  •  6mm, 8mm, 10mm, 15mm, 25mm管路
  •  开关信号输出.4~20mA信号输出(可选)
  • 金属结构,简单,坚固,美观
  • 可以测量过程温度低于200'C
  • 可以测量过程压力低于64MPa
  • 流量,压力(可选)现场指示
  • 可选配精密微型针型阀,方便.灵活,便于现场流量调节

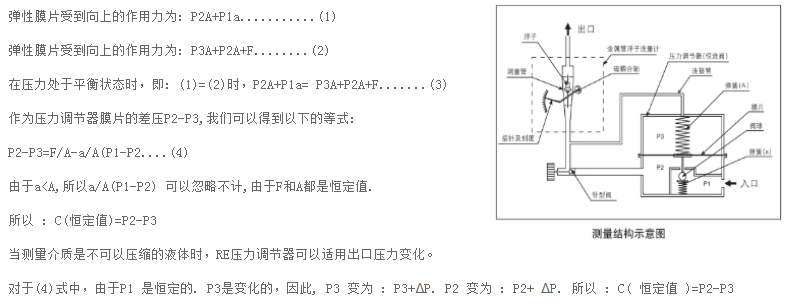

工作原理 Working principle


测量结构示意图弹性膜片受


技术参数 Technical data


技术参数


流量表  flowmeter


标校条件:水: 20'C空气: 20'C 0. 1013MPa(abs).实际介质量程将根据条件进行计算转换

配用玻璃浮管子流量计

配用玻璃浮管子流量计

配用玻璃浮管子流量计

配用金属浮管子流量计

配用微小流量金属浮管子流量计流量表同“技术参数表”

配用的RE和RA恒流阀

配用E4,RA

变化曲线

 典型应用    Typical applications


在供气压力变化条件下的典型应用

案例 如右图所示:将主管道气源提供的气体.根 据需要可分成多支路,若关闭或调整其中的几个支路气体流量时,将引起主管道的供气压力发生变化, 安装于支路上的单路吹扫装置,可以准确测量流量并保持其输出流量稳定。

推荐产品型号:
LZB- () DK/RE 装有玻璃管流量计吹扫装置
LZZ- () /RE
装有金属管流量计吹扫装置

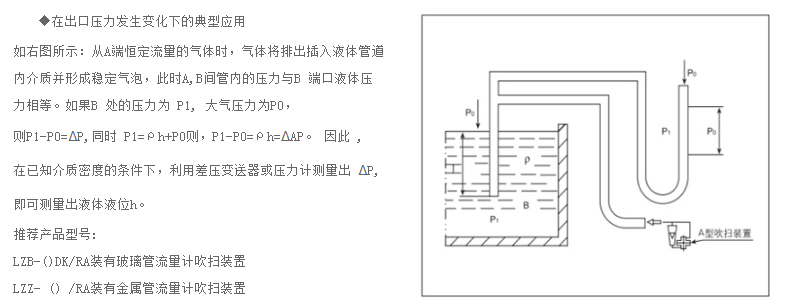

案例2

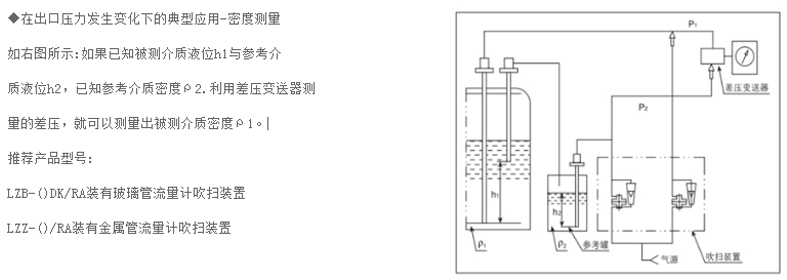

案例3


 安装注意事项   points for attention

请选择适合的位置安装流量吹扫装置,以确保流量计吹扫装置调试,清洗,拆卸方便。

由于吹扫装置浮子流量计上安装磁耦合传递系统,因此要确保其它工作设备产生的干扰磁场不影响流量计的测量结果。

安装时,要确保流量吹扫装置稳定,应在适当的位置加固定支架。

安装尺寸,不能超过给定尺寸太多或太少,以避免拉伸和压缩力作用在吹扫装置上。

当液体介质内含有铁磁微粒时,一定要在仪表前将磁性颗粒过滤掉。

-定要确保介质的流向与流量吹扫装置要求的方向相同,在安装仪表时,要把微调针阀全部关闭。

投运前请将管道排空,吹扫干净,以免产生冲击作用,应缓慢打开阀门调整到工作压力,应通过调整阀门的开度改变流量,防止浮子被冲击,从而损坏测量部件。
