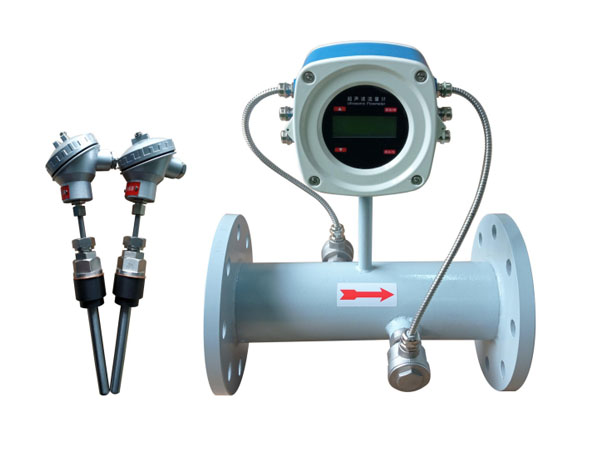

管道一体式超声波流量/冷/热量计
该款管道一体式超声波流量/冷/热量计的测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响,又可制成非接触及便携式测量仪表,故可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。可配以合理的电子线路,实现适应多种管径测量和多种流量范围测量。
全国热线

189-9431-0280

管道一体式超声波流量/冷/热量计
原理·特点
  •   硬件模块化设计,生产及维修操作简易。
  •   电气隔离RS485接口,含MODBUS、M-BUS等10多种通讯协议。
  •   电气隔离0-20mA或4-20mA电流环输出。
  •   带有热量测量功能。
  •   8-36VDC供电方式可选。
  •   具有手动累积器及批量控制器等功能。
  •   年月日累积记录功能,可记录前512天(每天)、前128个月(每月)的累积流量 及累积热量等数据。
  •   三路精度为 0.1%的模拟输入。

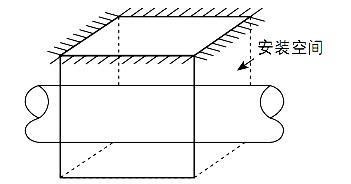

 一、仪表井施工要求

通用型压力变送器接线图和尺寸图

如现场传感器需要安装在仪表井里时,就必须需要有一定的安装空间,以便于人能直立 工作,即管壁到墙壁之间的距离至少 600mm 以上,即宽度 W>(D+700×2)mm,仪表井轴向 宽度 L>D+1200mm,安装传感器时,应避开法兰、焊缝、变径,并尽量安装在管道轴线水平 位置±45°范围内。


 二、主要技术参数

测量精度 1.0%
工作电源 DC8-36V
功耗 工作电流 50mA
可选输入 三路 4-20mA 模拟输入回路
显示 2×10 汉字背光显示器(中英文双语可选择)
操作 按键窗口化操作
流量传感器 管道式
准确度等级 2级
最大工作压力(Mpa) 1.6(Mpa)
最大压力损失(Mpa) ≤0.010
通讯接口 红外、M-BUS/Rs485(可选)、无线(LoRa技术)
工作温度 0℃(不结冰)-50℃
电磁环境 电机和强电设备应距离30m
储存数据 按月份存,最多保存18个月
防护等级 IP65

热品推荐 / Hot product

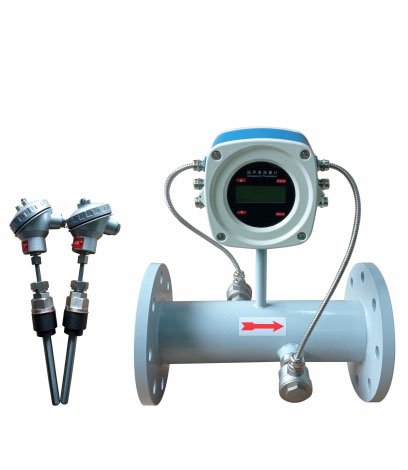

管道一体式超声波流量/冷/热量计
