  • 超声波水表

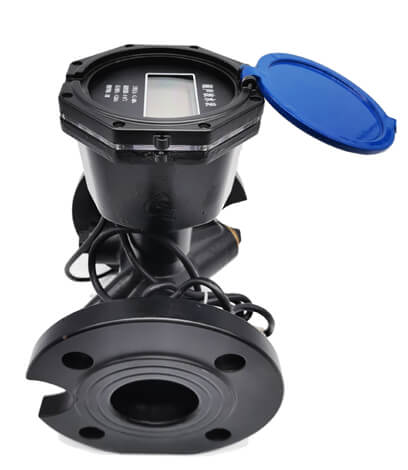

超声波水表

超声波水表由流量传感器、温度传感器、计算机(积分仪)等部件构成。超声波水表具有结构紧凑、安装方便等特点。采用优质压陶瓷换能器,保证了高准确度和稳定性;无任何机械运动,无磨损,不易受恶劣水质影响且维护费用低;可水平或竖直安装,可根据用户不同的需要添加 RS485 接口来实现不同需求的远程抄表功能,便于集中管理。

全国热线

189-9431-0280

超声波水表
产品特点
  •   使用皮秒级高精度芯片,计量准确度高、始动流量小,能实现滴水计量。
  •   自动保存最近 24 个月的历史记录数据,包括每个月份的流量,安全可靠。
  •   数据通讯可通过红外或 M-BUS 总线实现参数设置,流量的校准,集中抄表等功能,并且数据通讯过程中保持极低的电流消耗,可大大延长电池的使用寿命。
  •   在工作中出现电源欠压、超声波换能器故障等故障时具有故障判断、记录和显示功能, 可对电池、温度、流量进行实时监测,记录发生故障的日期和当时的有效数据。

 一、流量范围

公称口径(mm) 量程比 过载流量(m³/h) 常用流量(m³/h) 分界流量(m³/h) 最小流量(m³/h)
DN15 R80/R200 3.125 2.5 0.05/0.04 0.031/0.025
DN20 R80/R200 5 4 0.08/0.064 0.05/0.04
DN25 R80/R200 7.875 6.3 0.126/0.101 0.079/0.063
DN32 R80/200 12.5 10 0.2/0.16 0.125/0.1
DN40 R80/R200 20 16 0.32/0.256 0.2/0.16

 二、主要技术参数

流量误差 流量低区允许误差≤±5%
水温≤30℃误差 流量高区允许误差≤±2%
水温>30℃误差 流量高区允许误差≤3%
工作温度 T30:0.1℃~30℃
工作压力 ≤1.0MPa
压力损失 ≤0.063MPa(不带阀);≤0.1Mpa(带阀)
安装环境 B类
温度等级 T30
压力等级 MAP16
压力损失等级 △P63
存储环境温度 -5℃~55℃
准确度等级 2级



三、外形尺寸

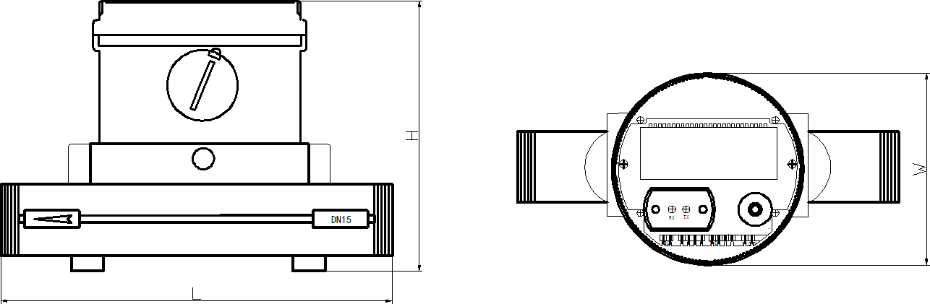

超声波水表外形尺寸


公称口径(mm) 长度 L(mm) 宽度 W(mm) 高度 H(mm) 螺纹 D(mm)
15 165 90 105 G3/4B
20 195 90 150 G1B
25 225 90 117 G1 1/4B
32 180 90 132 G1 1/2B
40 200 90 132 G2B


四、安装及使用事项

1、超声波水表适用型号是依据系统流量而不是系统管径来决定,应该按照常用流量大小来决定热量表的直径和型号;

2、按照分户计量设计要求,在超声波水表进水口前必须安装过滤器;过滤器必须定期进行清洗维护。

3、超声波水表必须水平方向或者竖直方向安装,且水表标识箭头方向(包括过滤器)必须与管道水流方向一致;不得使水反流,避免水中杂质损坏水表;竖直安装时水流流动方向必须向上。
