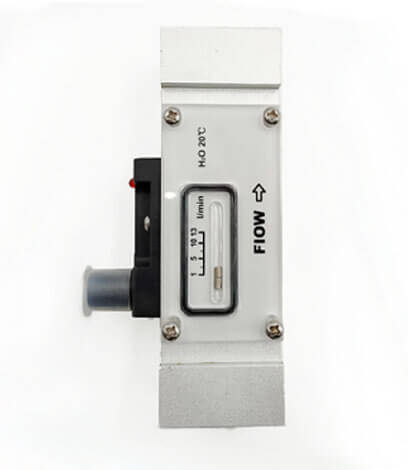

显示型活塞式流量开关
该款显示型活塞式流量开关拥有极小的压力损失,良好的重复性,抗污能力强,机械部分与电子部分完全隔离,适用于管道小流量监测或控制。3倍于原FE20的活塞行程使设定精度更加精确。带有开关设定刻度,用户无须在现场设定。LED显示开关状态多路开关量输出可供选择。
全国热线

153-5880-0963

防爆型流量计开关
原理·特点
  • 原理
  •   在线式安装,机械式流量开关,用于监测液体或气体介质。坚固的塑料 ,阳极氧化铝,不锈钢外壳可选。

  • 特点
  •    极小的压力损失,良好的重复性,抗污能力强,机械部分与电子部分完全隔离,适用于管道小流量监测或控制。3倍于原FE20的活塞行程使设定精度更加精确。带有开关设定刻度,用户无须在现场设定。LED显示开关状态多路开关量输出可供选择。

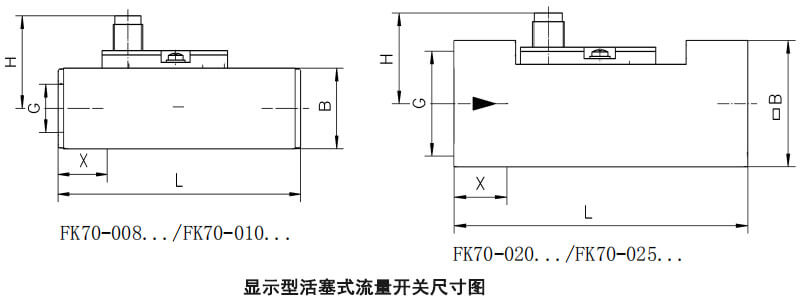

 一、尺寸图及应用

外形结构

  应用

   气液两用型,工业自动化/机械设备/空气压缩工业/制冷及中央空调系统。


 二、主要技术参数

设定范围 详见参数表
精确度 ±2%总量程
迟滞 视开关点而定,最小0.6L/Min
设定刻度 安装位置,介质和温度变化会对开关值略有影响
LED显示 直流供电LED显示开关状态,交流无LED显示。
输出 干簧开关,容量24VDC/250VAC,100mA
耐压 10bar (POM塑料)
50bar(阳极氧化铝)
压力损失 0.3bar(在25L/min)
介质温度 最大90℃
防护等级 IP67
FK70~GDS材质 外壳:POM塑料
活塞:POM塑料
弹簧:不锈钢
密封:NBR
FK70~GDL材质 外壳:阳极氧化铝
活塞:POM塑料
弹簧:不锈钢
密封:NBR

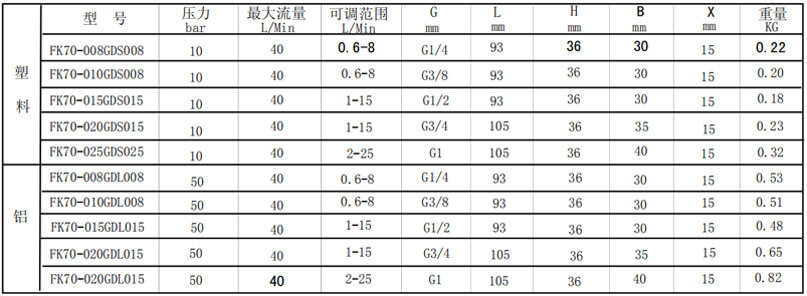

三、参数表

防爆型流量开关选型表

   注:1.以上参数是将流量开关垂直安装于水平管路,常温、常压状态下,介质为水测试得出的数据.。

2.请以现场实际数据为准。

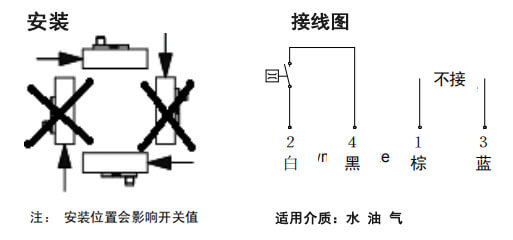

四、安装图及接线图

防爆型流量开关选型表

五、选型表

防爆型流量开关选型表

   注:1.订货时请注明介质流向,种类,管径及期望设定值。

2.若是介质为气体,请注明(表压/绝压),温度。
