通用型压力变送器
通用型压力变送器是基于陶瓷电容技术,当加在陶瓷电容上的压力增大时,电容值增相应增大,电容值正比于压力值。过载能力强,稳定性好,每年优于0.1%的满量程,抗干扰能力强,极高的精度及重复性,可达0.1、0.2、0.5级 ,陶瓷测量界面抗腐蚀性好。
全国热线

173-6543-1168

通用型压力变送器
原理·特点
  • 原理
  •   基于陶瓷电容技术,当加在陶瓷电容上的压力增大时,电容值增相应增大,电容值 正比于压力值。

  • 特点
  •    过载能力强,稳定性好,每年优于0.1%的满量程,抗干扰能力强,极高的精度及重复性,可达0.1、0.2、0.5级,陶瓷测量界面抗腐蚀性好。齐平膜型可用于粘性介质。可在现场调节零点、满量程。带有LED显示。

 一、尺寸图及应用

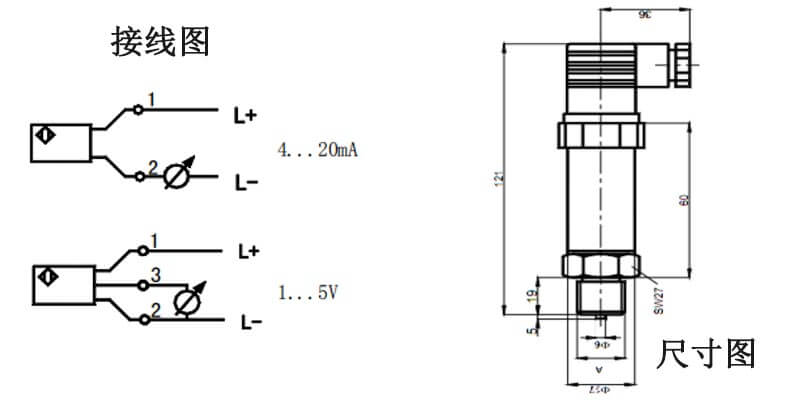

通用型压力变送器接线图和尺寸图

  应用

气液两用型,可用于液压及气动系统。适用于以下行业:

钢铁行业/机械设备/空气压缩工业/制冷及空调/起重及传输系统


 二、主要技术参数

量程 详见参数表
重复性 ±0.1%FS
精度等级 0.1%、0.2%
线性度 ±0.2%或±0.5%
迟滞 ≤±0.01%满量程
稳定性 优于每年0.01%
电源范围 24VDC±20%
温度影响 ±0.02%FS/K
负载电阻 ≤1KΩ
介质温度 -40℃-85℃
环境温度 -30℃-85℃
相对湿度 0-80%
电流消耗 8mA
外壳材料 铸铝
防护等级 IP65



三、量程代码

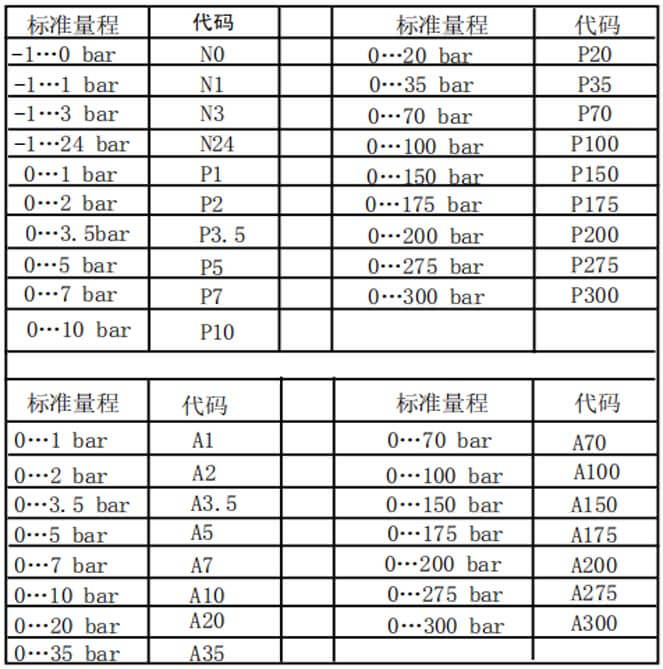

通用型压力变送器量程代码

注1:1bar=1.02kg/cm2=0.1Mpa

注2:若所需量程不在标准列表中, 请在订货时注明,可按客户要求标定,例如 需量程0…25 bar产品,可将量程代码写为P25

四、选型表

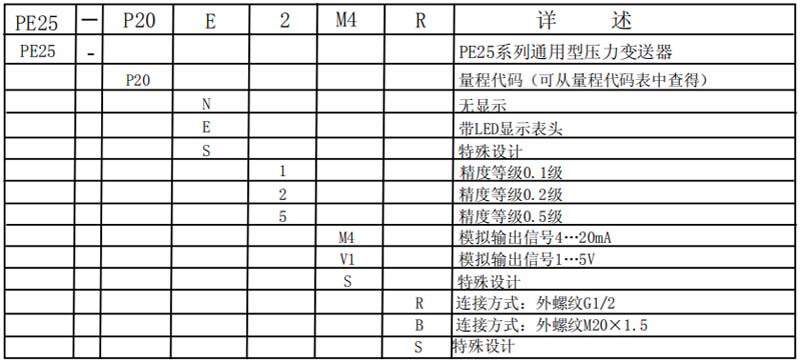

通用型压力变送器选型表

注1:订货时请注明介质流向,种类,管径及期望设定值。

注2:若是介质为气体,请注明(表压/绝压),温度。

注3:输出信号的种类和数量是否正确。

注4:是否有可选项、附件漏选。
