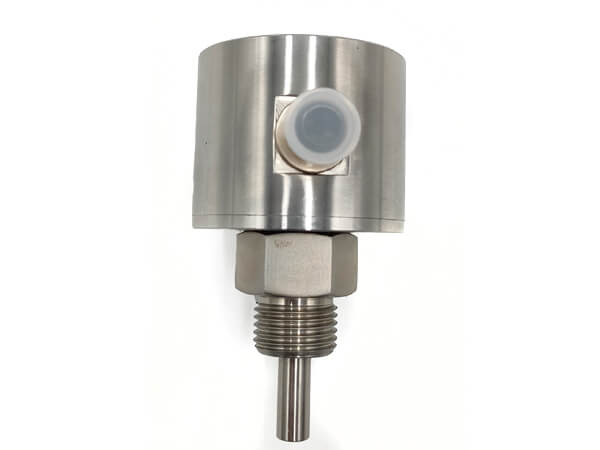

FC200电子式流量开关

FC200系列电子式流量开关是一种无活动部件,免维护,安装方便的工业仪表。一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态。
全国热线

173-6543-1168

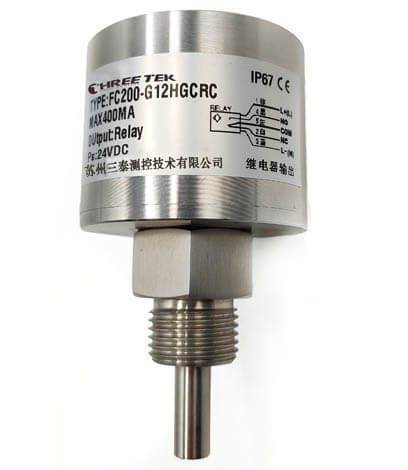

PC200电子式流量开关
原理·特点
  • 原理
  •   基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走。电阻值被改变,两个电阻差值被用作判断流速的依据。

  • 特点
  •    无活动部件,免维护,安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态。

 一、尺寸图、接线图及应用

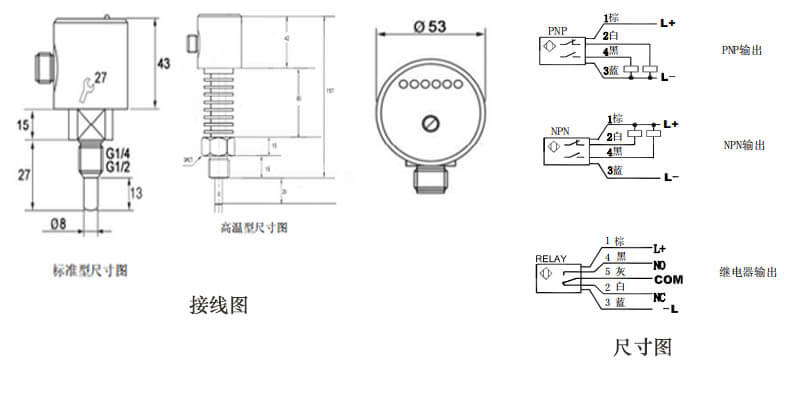

PC200电子式流量开关接线图和尺寸图

  应用

气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。


 二、主要技术参数

设定范围 1-150cm/s(水),3-300cm/s(油),20-2000cm/s(空气)
信号输出 PNP,NPN,继电器,常开+常闭(SPDT)
接通电流 400mA(PNP/NPN型) 4A(继电器)
空载电流 最大80mA
流量指示 LED灯(6个)
设定方式 调节电位计设定
压力范围 100bar
温度梯度 4℃/S
响应时间 1-13S,典型值2S
初始化时间 8S
电气保护 反相,短路,过载保护
防护等级 IP67
介质温度 -20℃--80℃
环境温度 -20℃--80℃
储存温度 -20℃--100℃
接线方式 M12接插件/直接附线2M可选
材质 传感器:不锈钢 外壳主体:不锈钢
重量 0.4Kg



三、选型表

电子式流量开关选型表

四、产品调试

对于输出形式为PNP、NPN和继电器的流量开关,其LED指示的含义如下:

-红灯亮 流速低于设定点(晶体管不导通/继电器不动作)

-黄灯亮 流速等于或高于设定点(晶体管导通/继电器动作)

-黄灯和绿灯亮流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)。

1.将流量开关装好,使介质以需要检测的流速流动,调整电位计,使第一个绿色LED恰好变亮。当流速低于当前值时,开关就释放,若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。

2.如需调节流速大小,具体调节步骤为:拧下塑料螺丝,将一字螺丝刀,插入到产品底部,顺时针方向调整旋钮,绿色LED灯亮的越多,流速越大,逆时针方向调整旋钮,绿色LED灯亮的越少,流速越小。
