三泰测控工业仪表安全故障保护多重配置
  • LZB-()TS系列玻璃转子流量计
LZB-()TS系列玻璃转子流量计

LZB-()TS系列玻璃转子流量计与介质接触部分采用塑料材质(PVC. UPVC. F46等).整体采用拉杆式,具有重量轻、结构小巧、耐腐蚀,使用于常温,常压酸性场合。

全国热线

173-6543-1168

LZB-()TS系列玻璃转子流量计

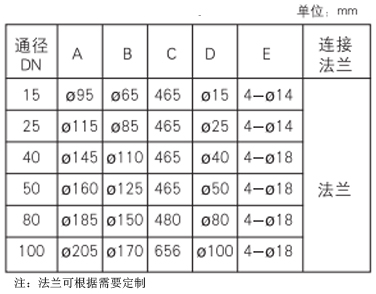

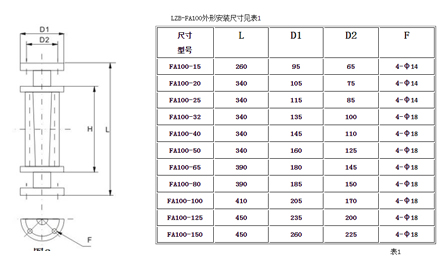

外形及安装尺寸

站内展示图2


▉原理· 结构



  原理 :

  LZB-FA100型系列玻璃转子流量计仪表的主要测量元件为-根小端向下,大端向上的垂直安装的锥形玻璃管(简 称锥管)以及其在内 可以上下移动的浮子。当流体自下而上流经锥管时,在浮子之间产生压差,浮子在此压差作用下上升,当使浮子的上升力与浮子所承受的重力,浮力及粘度力三者 的合力相等时,浮子处于平衡位置。因此,流经玻璃转子流量计 的流体的流量与浮子的上升高度,即与仪表的流体面积之间存在一定的比例关系,浮 子的位 子高度可作为流量 的量度。


  ▼结构:

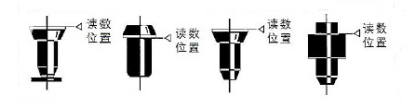

仪表的读数按图1所示的读数位置读取示值。
读数

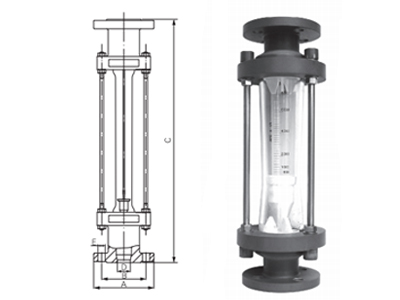

LZB-FA100型系列玻璃转子流量计的公差通径有中 15,φ20,φ25 , 中32, φ40, φ 50,中 65,φ80 ,中100,中125 ,中 150, 其中φ125与中150 为定制款,连接方式为法兰连接,结构如下图所示:

原理




▉ 产品· 参数



参数


应用·场景

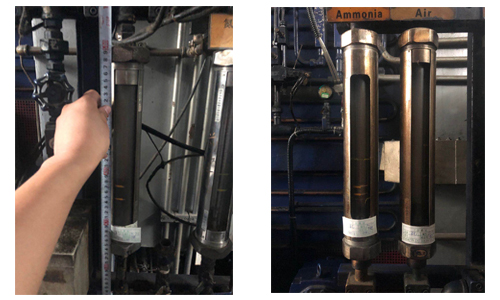

 应用现场
中石化股份上海分公司使我们的一家客户,用了近10年,精度依然很高

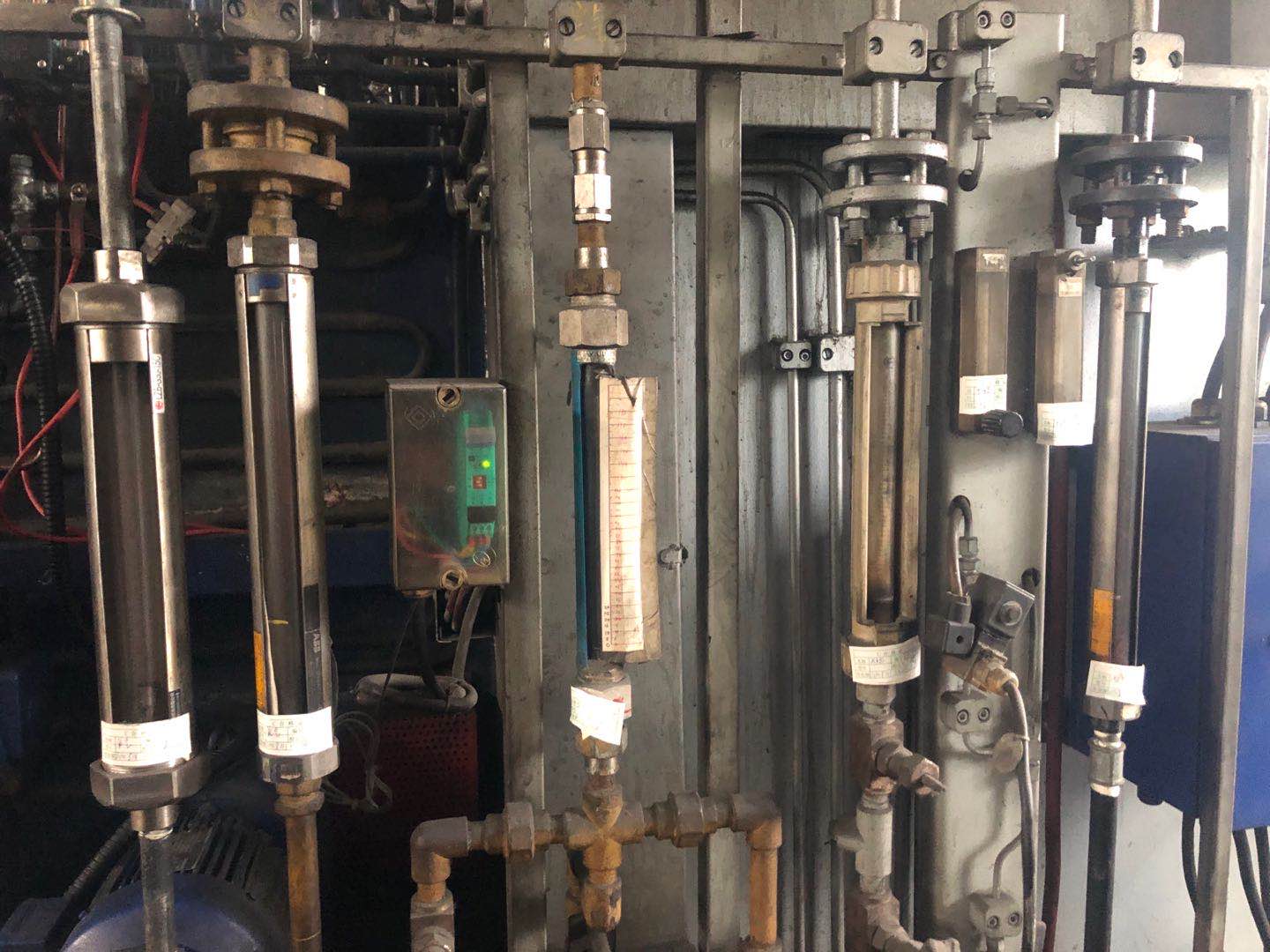

应用现场
可检测酸(氢氟酸除外)、碱、氧化剂和其它腐蚀性的气体或液体的流量,适用于化工、制药、造纸、污水处理等行业。
损失小性能可靠,读数方便、直观结构简单,安装使用方便价格便宜结构流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。
应用现场
流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子,安装方便



下小上大锥形玻璃管和在内可上下移动的浮子。
