三泰测控工业仪表安全故障保护多重配置
  • 防爆型流量开关
防爆型流量开关

防爆流量开关可广泛应用于石油、化工、电力、冶金等易燃易爆场所流量检测。防爆流量开关是基于L.V.King热交换原理设计的,前端安装一个流量传感器,与介质接触部分有两个探针。

全国热线

189-9431-0281

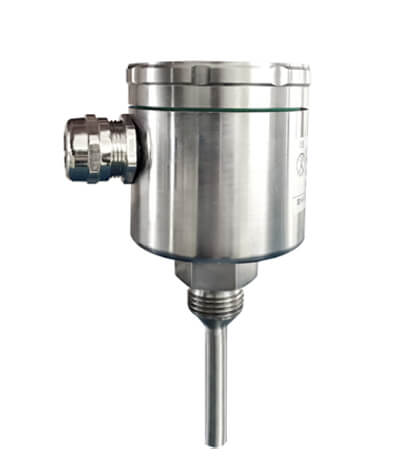

防爆型流量计开关
产品特点
  •   无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护。
  •   探测探头与信号处理电路一体设计,安装使用极方便。
  •   内置温度补偿电路,介质及环境温度对流体的流速所造成的误差减到最小。
  •   优选新型电路,电路发热小,器件贴片安装,可靠性高。
  •   本产品内置继电器,仅输出开关量信号。
  •   防爆标志为ExdIICT6 Gb,符合GB3836.1和GB3836.2相关标准要求。
  •   适用于爆炸性危险环境的ⅡC级,引燃温度组别T6组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

 一、工作原理及尺寸图

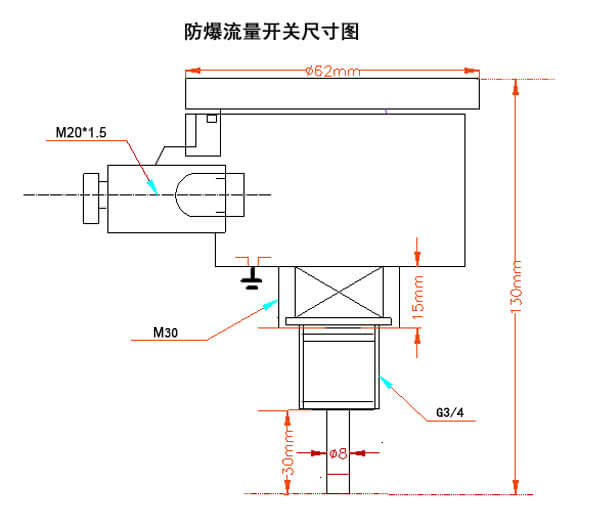

外形结构

  工作原理

  防爆流量开关是基于L.V.King热交换原理设计,前端安装一个流量传感器,与介质接触部分有两个探针。一个测量介质温度,另一个测温并被加热,当没有介质流动时两个探针的温度最大,有介质流动时两个探针温差变小,温差的大小只与介质流速有关,流速越大,温差越小;流速越小,温差越大,不流动时温差最大,同时与介质自身的导热性温度有关,当流速低于或高于某一设定值时,继电器接通或者断开,输出开关量信号。

   注:安装或使用该产品时,严禁带电开盖及操作。


 二、主要技术参数

品牌 三泰
电压 24VDC
环境温度 -20~80℃
相对湿度 5%~95%
公称压力 0~10Mpa
气体流速 0~30m/s
液体流速 0~10m/s
防护等级 IP65
防爆标志 Exd Ⅱ CT6 Gb
安装方式 螺纹G3/4



三、选型表

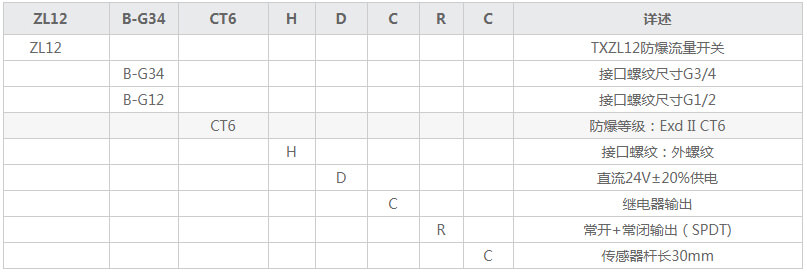

防爆型流量开关选型表
