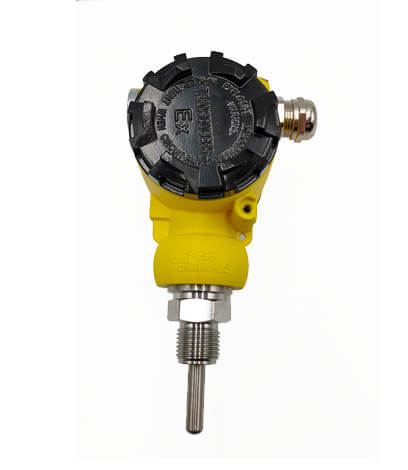

防爆电子式流量开关
该款防爆电子式流量开关无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑。LED显示流动趋势及开关状态。气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。
全国热线

173-6543-1168

防爆型流量计开关
原理·特点
  • 原理
  •   基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.电阻值被改变.两个电阻差值被用作判断流速的依据。

  • 特点
  •   该款防爆电子式流量开关无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑。LED显示流动趋势及开关状态。

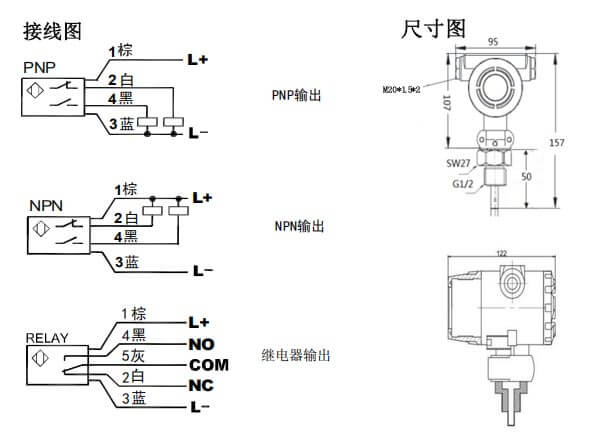

 一、应用及接线图尺寸图

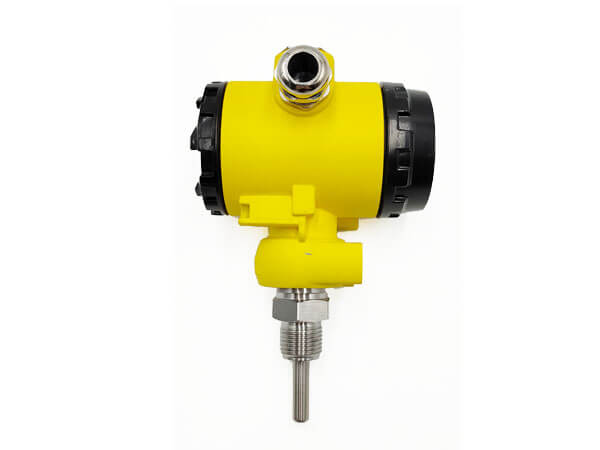

外形结构

  应用

  气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。


 二、主要技术参数

设定范围 1-150cm/s(水),3-300cm/s(油),20-2000cm/s(空气)
信号输出 PNP,NPN,继电器,常开+常闭(SPDT)
供电 24V±20%DC
接通电流 最大400mA(PNP/NPN型) 4A(继电器)
空载电流 最大80mA
流量指示 LED灯(6个)
设定方式 调节电位计设定
耐压范围 100bar
温度梯度 ≤4℃/S
响应时间 1-13S,典型值2S
初始化时间 8S
电气保护 反相,短路,过载保护
防护等级 IP67
介质温度 -20℃--80℃
高温型介质温度 -20℃--150℃
环境温度 -20℃~80℃
储存温度 -20℃--100℃
接线方式 M20X1.5
材质 传感器:不锈钢(304/316L )
外壳主体:铸铝
重量 0.8Kg



三、选型表

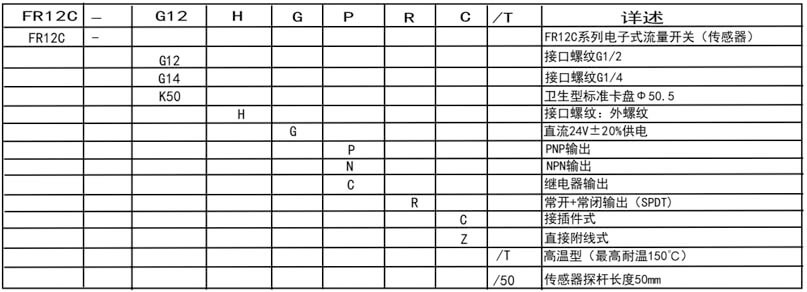

防爆型流量开关选型表
