三泰测控工业仪表安全故障保护多重配置
  • 电子式流量开关

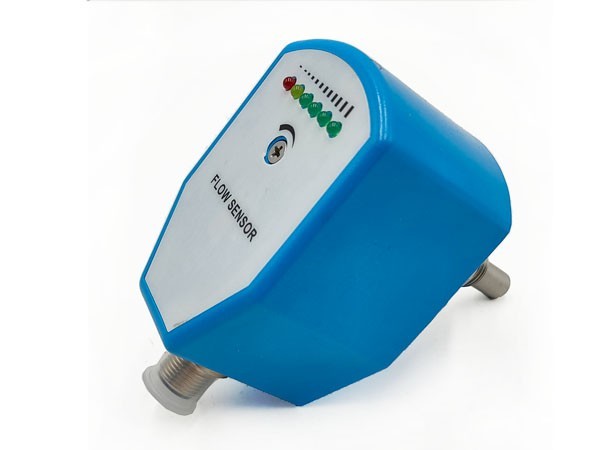

电子式流量开关
电子式流量开关是基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.电阻值被改变.两个电阻差值被用作判断流速的依据。
全国热线

189-9431-0281

电子式流量开关
原理·特点
  • 原理
  •    基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.电阻值被改变.两个电阻差值被用作判断流速的依据。
  • 特点
  •   无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。

应用范围:

  气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。LED功能及设定(开关量型)

  ○ 红色LED亮:断流或流速低于设定值开关释放或模拟量处于4mA

○ 黄色LED亮:流速等于设定值开关动作

○ 黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大

  LED功能及设定(模拟量型)

 模拟量输出型流量传感器,输出为4...20mA,正比于流速,输出为非线性。每个传感器又两个旋钮,一个为“上限(20mA)”一个为“下限(4mA)”,用于输出设定

  ○ 红色LED亮:流量小于最低限。输出<4mA

○ 绿色LED亮:表明流量处于设定范围内。4mA<输出<20mA

将流量传感器装好,使介质以需要检测的低限流速流动,调整下限旋钮,使第一个绿色LED亮(4mA);使介质以需要检测的上限流速流动,调整上限旋钮,使第五个绿色LED亮(20mA);伺候,输出将正比于上限和下限之间的流速,即4mA对应下限流速,20mA对应上限流速



技术·参数
14年经验厂家
设定范围 1…150cm/s( 水)
3…300cm/s(油)
20…2000cm/s(空气)
信号输出 PNP,NPN,继电器,模拟量(4...20mA)
常开+常闭(SPDT)
温度传感器测温范围 25-250℃
供电 24V±20%DC或230V±15%AC
接通电流 最大400mA(PNP或NPN型) 最大4A(继电器型)
空载电流 最大80mA
流量指示 LED排(6个)
设定方式 电位计设定
耐压范围 100bar
温度梯度 4℃/s
响应时间 1-13s,典型值2s
初始化时间 8s
电气保护 相反,短路,过载保护
防护等级 IP67
介质温度 -20--80℃
环境温度 -20--80℃
储存温度 -20--100℃
接线方式 M12接插件/直接,附2米线可选
材质 探头:不锈钢
外壳:PBT
重量 0.4KG

注:(1)模拟量输出型只有直流供电

(2)模拟量输出型只有M12接插件,交流供电性只有直接付线
