  • 挡板式流量开关

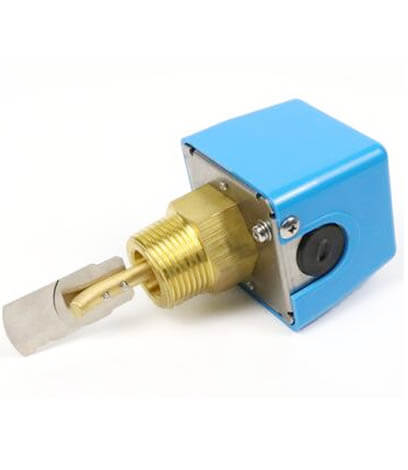

挡板式流量开关
靶式(挡板式)流量开关用于检测单向或双向流动的空气、油和水,介质内不应有缠绕性杂物。当用于检测单向流动的空气和水,水内不应有缠绕性杂物。当流体按指示方向流过管道时,挡板偏转,通过调整调解螺栓,使单刀双掷微动开关在设定流量上动作,输出开关信号。设定流量范围大、调整方便广泛用于水、气、油等介质测量。
全国热线

189-9431-0280

防爆型流量计开关
产品特点
  •   压力损失小,良好的重复性,抗污能力,通过旋钮实现开关设定。
  •   机械部分与电子部分安全隔离。
  •   交货时附有5种挡板,在大管径低流速或管道未充满时,用户可根据现场情况灵活组合使用。
  •   同一种开关可用于多种管道。
  •   极小的压力损失,良好的重复性,抗污能力强。
  •   通过旋钮实现精确的开关设定,机械部分与电子部分完全隔离。

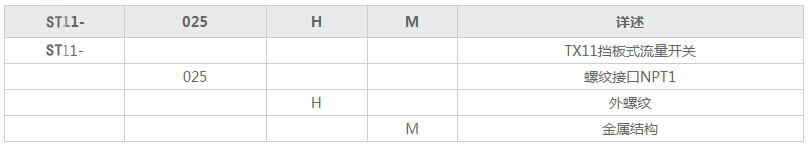

 一、工作原理及选型图

外形结构

  工作原理

  靶式(挡板式)流量开关用于检测单向或双向流动的空气、油和水,介质内不应有缠绕性杂物。当流体流过管道时,挡板偏转,通过调整调节螺栓,使单刀双掷微动开关在设定流量上动作,输出开关信号;双向检测时,挡板偏移推动磁性模块上移,驱动开关模块动作。用于检测单向流动的空气和水,水内不应有缠绕性杂物。当流体按指示方向流过管道时,挡板偏转,通过调整调解螺栓,使单刀双掷微动开关在设定流量上动作,输出开关信号。设定流量范围大、调整方便广泛用于水、气、油等介质测量。


 二、主要技术参数

品牌 三泰
重复性 ±2.5%总量程
接线方式 端子接线
输出 常开+常闭(250VAC,3A)
耐压 16bar
平均压力损失 0.08bar(流量最大时)
环境温度 -25~80℃
介质温度 0~90℃
接口螺纹 NPT1管螺纹
防护等级 IP33
材料 主体:不锈钢
连接过程:黄铜
连接杆:黄铜
挡板:不锈钢
密封: NBR
外壳: ABS
