  • 超声波热量表

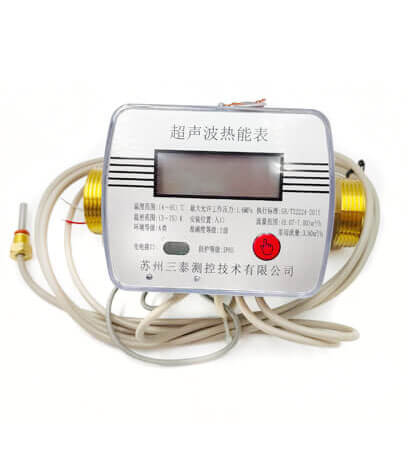

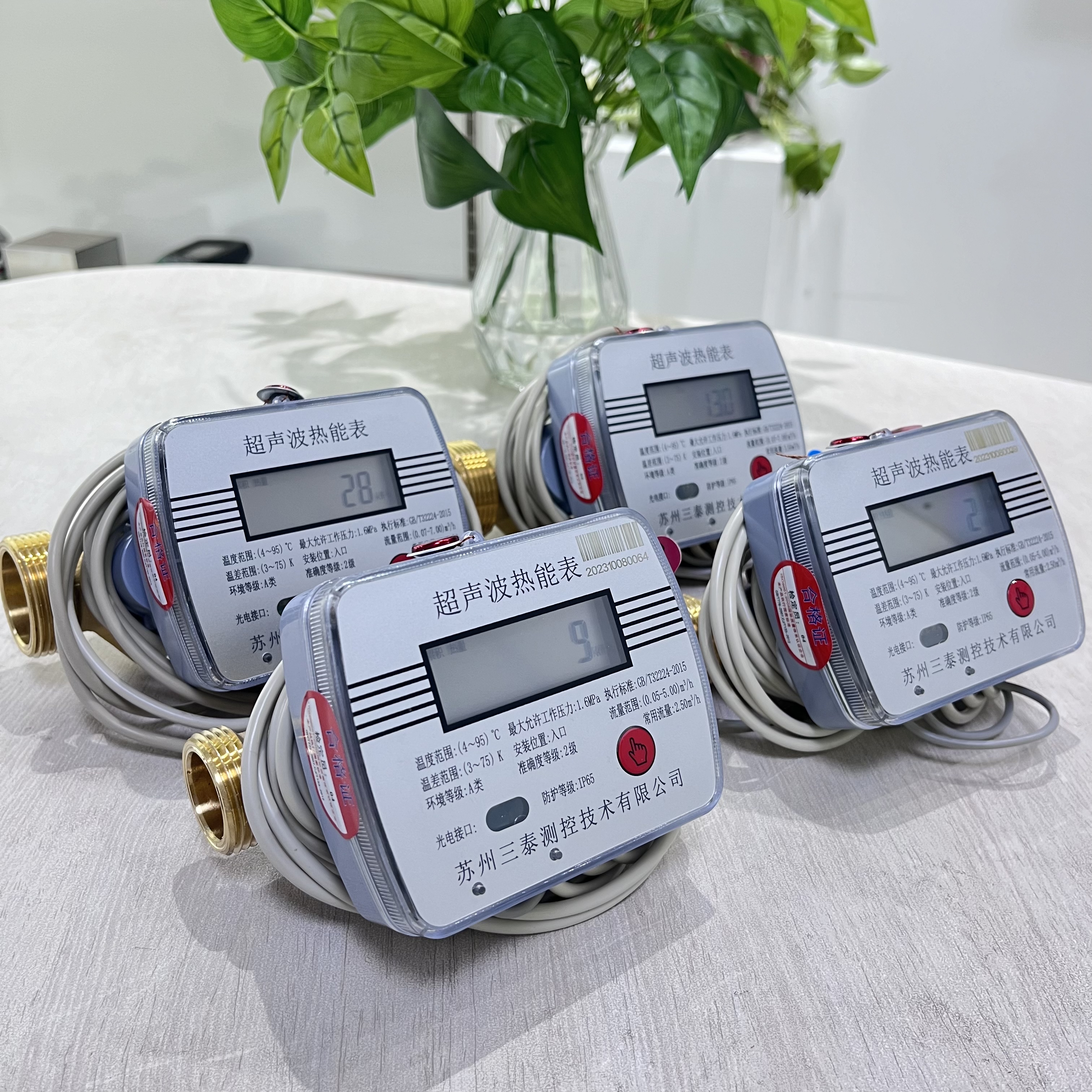

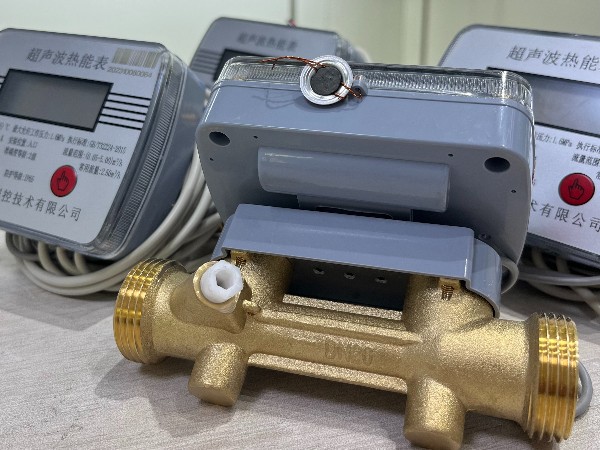

超声波热量表

热量表是用来测量显示家庭户用和楼宇暖气供热量的物联网仪表。本产品由流量传感器、微处理器和配对温度传感器组成。微处理器通过流量传感器得到流量信号,从测温电路得到出口和入口水温信号,从而通过微处理器计算出标准(冷)热量。

全国热线

173-6543-1168

PC200电子式流量开关
产品特点
  •   作为超声波热量表中的主要信号发生部件,采用进口压电陶瓷片,性能稳定、一致性好,保证超声波热量表实现高精度计量。
  •   采用PT1000高精度铂电阻,并配置精密测量电路,保证高精度的温度测量。
  •   远传及集中控制功能:具有M-BUS、485接口,可实现数据远传、集中控制。
  •   外型美观,可四个方向任意悬挂,方便读数,操作简单。
  •   安装方便,具有防尘、防潮、防水、防拆卸及人为破坏等功能。

 一、安装方式

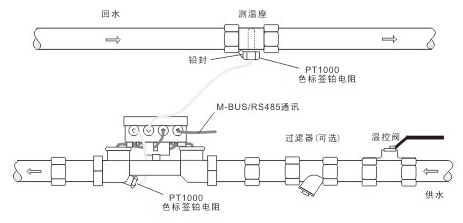

超声波热量表安装示意图

前后管道直径要与热量表口径相符,表前应留5D,表后应留2D的支管段(D为热量表的口径)


 二、性能参数

热(冷)载体 水/均质液体
准确度等级 2级
量程比 Qp/Qi=100
压力损失 小于0.015Mpa
公称压力 1.6Mpa
温度传感器 PT1000铂电阻 直插式
测量温度范围 1~95℃
温差范围 3k-75K(热量表)/2k-75k(冷量表)
温度分辨率 0.01℃
按键方式 磁感
环境等级 A类
防护等级 IP68
供电方式 3.6V锂电池,使用寿命6年以上
通讯方式 RS485
通讯协议 Modbus Rtu
安装位置 供水/回水(默认供水)
安装方式 垂直/水平



三、通讯

1.通讯设置:9600 8 1 N

硬件连接:红 Vcc; 黑 GND; 绿 485(A); 黄 485(B); 供电电源:DC 9- 24V

地址说明:Modbus协议中设备地址是从1-247 。

注意:104这个地址为预留地址,设备不能用。0X68对于流量计只有流量地址有数据。

2、主站下发的Modbus协议数据帧说明

地址 功能码 起始寄存器高位地址 起始寄存器低位地址 寄存器数量的高位 寄存器数量的低位 CRC校验低位 CRC校验高位
X 0x03 0x10 0x10 0x00 0x0C XX XX

3、返回的Modbus协议数据帧说明

地址 功能码 字节数 数据高字节 …… 数据低字节 CRC校验低位 CRC校验高位
X 0x03 0x18 XX …… XX XX XX

热量表需要填充的就是上表中的“数据区部分”,数据区部分填充的时候,每个数据项的高字节在前,低字节在后。举例说明:

1)某个数据项的10进制为12345,16进制表示为0x3039。假如该数据项在数据帧中使用2个字节表示,则字节顺序为:0x30  0x39

2) 某个数据项的10进制为1234567,16进制表示为0x12D687。假如该数据项在数据帧中使用4个字节表示,则字节顺序为:0x00  0x12 0xD6  0x87。
