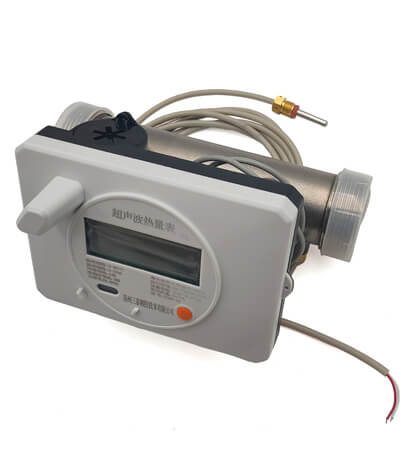

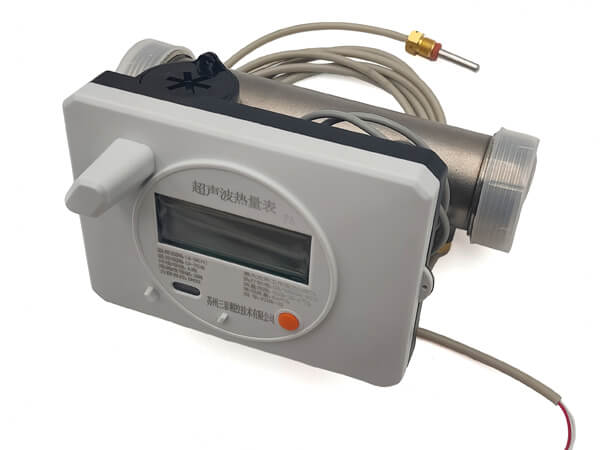

不锈钢超声波热量表

不锈钢超声波热量表为智能型热量计量装置,实现对冷、热量的精确计量。该产品具有外型美观、安装方便、计量准确、运行稳定等特点。采用不锈钢管段,完全符合CJ128-2007标准及JJG225-2001国家标准检定规程。应用于集中供暖、中央空调和冷热联供等热量计量收费的采暖设施中。
全国热线

153-5880-0963

不锈钢超声波热量表
产品特点
  •   换能器:作为超声波热量表中的主要信号发生部件,采用进口压电陶瓷片,性能稳定、一致性好,保证超声波热量表实现高精度计量;
  •   温度传感器:采用PT1000高精度铂电阻,并配置精密测量电路,保证高精度的温度测量;
  •   远传及集中控制功能:具有M-BUS、485接口,可实现数据远传、集中控制;
  •   外型美观,可四个方向任意悬挂,方便读数,操作简单;
  •   安装方便,具有防尘、防潮、防水、防拆卸及人为破坏等功能;

 一、口径选型对应流量点说明

型号
公称口径 最大流量 常用流量
最小流量
DN(mm)     QS(m³/h)
 Qp(m³/h)
 Qi(m³/h)
50 30 15 0.6
65 50 25 1
80 80 40 1.6
100 120 60 2.4
125 200 100 4
150 300 150 6
200 500 250 10
250 800 400 18
300 1200 600 20
400 1700 850 24
500 2400 1200 30



二、性能参数

热(冷)载体 水/均质液体
准确度等级 2级
量程比 Qp/Qi=100
压力损失 小于0.015Mpa
公称压力 1.6Mpa
温度传感器 PT1000铂电阻 直插式
压力等级 MAP10
温度测量范围 1~95℃
温差范围 3k-75K(热量表)/2k-75k(冷量表)
温度分辨率 0.01℃
按键方式 磁感
环境等级 A类
防护等级 IP68
供电类型 3.6V锂电池,使用寿命6年以上
通讯方式 RS485
通讯协议 Modbus Rt
安装位置 供水/回水(默认供水)
安装方式 水平或垂直
