超声波流量计如何选择安装测量位置?
返回列表 来源: 三泰测控官网 发布日期: 2021.04.17

从安装方式上来讲,超声波流量计的安装在所有流量计中是安装最简单便捷的,选择合适的测量点,在流量计中输入测量点的管道参数,探头固定在管道上就可以使用了。只是一般来讲会为了保证测量的精度,测量点的选择有比较多的要求,需要遵循下列原则:

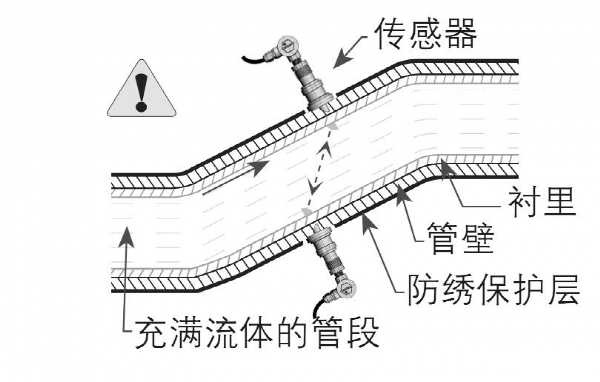

1、选择充满流体的材质均匀质密、易于超声波传输的管段,如垂直管段(流体向上流动)或水平管段。

resource/images/9b75b5772b4f4a9f8bcc3cfc8039bfb1_2.png

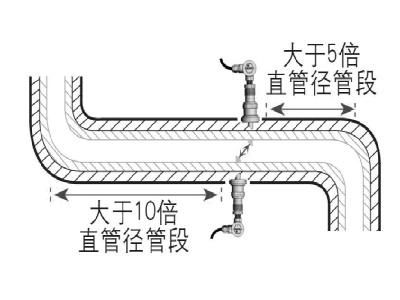

2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段,安装点应充分远离阀门、泵、高压电和变频器等干扰源。

resource/images/9b75b5772b4f4a9f8bcc3cfc8039bfb1_4.png

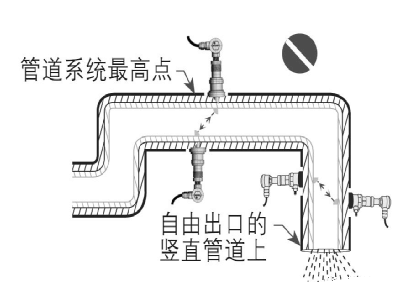

3、避免安装在管道系统的最高点或带有自由出口的竖直管道上(流体向下流动)。

resource/images/9b75b5772b4f4a9f8bcc3cfc8039bfb1_6.png

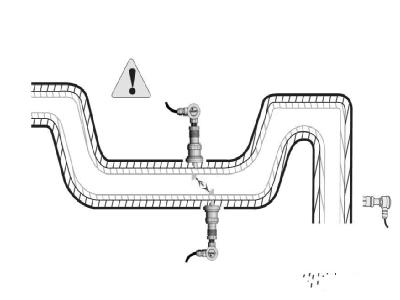

4、对于开口或半满管的管道,流量计应安装在U型管段处。

resource/images/9b75b5772b4f4a9f8bcc3cfc8039bfb1_8.png

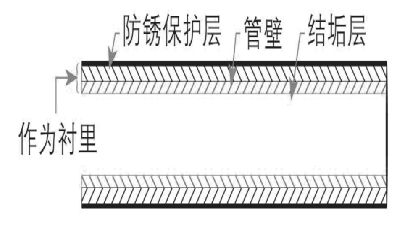

5、充分考虑管内壁结垢状况,尽量选择无结垢的管段进行测量。实在不能满足时,需把结垢考虑为衬里以求较好的测量精度。

resource/images/9b75b5772b4f4a9f8bcc3cfc8039bfb1_10.png

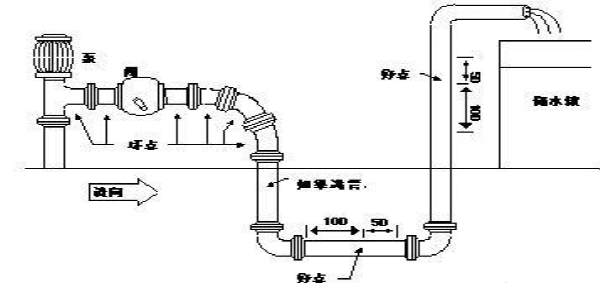

6、要保证测量点处的温度和压力在传感器可工作范围以内。

resource/images/9b75b5772b4f4a9f8bcc3cfc8039bfb1_12.png

7、两个传感器必须安装在管道轴面的水平方向上,并且在轴线水平位置±45o范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时,可在保证管内上部分无气泡的条件下,垂直或有倾角地安装传感器。

8、选择管材均匀密致,易于超声波传输的管段。

以上是超声波流量计该如何选择安装位置的介绍,若您还有相关问题,可来电咨询!
