厂家总结:金属管浮子流量计在选型及安装中需要特别注意的几点!
返回列表 来源: 三泰测控官网 发布日期: 2021.04.17

正确选用智能型金属管转子流量计及附加结构,对于系统的稳定运行及测量精度至关重要。在流量计的选型及安装中应特别注意以下几点:

1) 对于远传输出型智能型金属管转子流量计的选用,要选择适合使用场所防爆类型要求的流量计;安装时还应注意仪表上电后的外壳紧固及接线口的密封,以达到防爆、防护、防侵蚀的要求。

2) 对于被测介质温度过高(>220℃)或过低的场所,通常要对流量计的传感器部分采取保温或隔热措施,为保证信号转换器---指示器正常工作的环境温度,应选择高温指示器(…/G/…)。

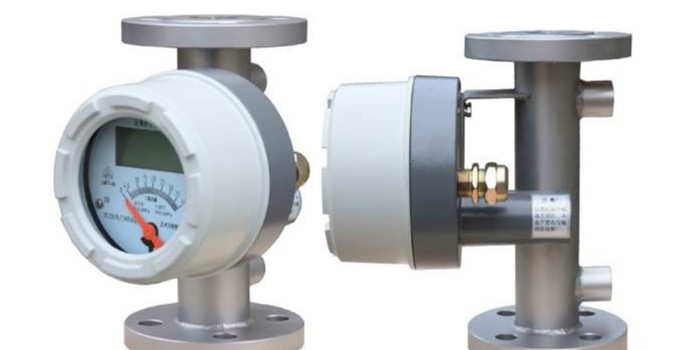

金属转子流量计

金属浮子流量计

3) 对于有些需采取保温或冷却的被测介质,要选择夹套型流量计(…/T/…)。标准BTLZ50智能型金属管转子流量计的伴热或冷却接口采用DIN2501 DN15 PN1.6 法兰连接,如需其它法兰或螺纹连接,定货时请注明。

4) 对于流量计入口介质的压力不稳,尤其用于气体的测量,为保证精度和使用寿命,应选用阻尼结构(…/Z/…)。

5) 对于介质要求的压力等级较高,超过标准压力等级时,在选型时请选择高压型结构(…/G/…),参见高压结构图3。高压型采用HG20595-97 RF带颈对焊钢制管法兰。如采用其它标准,定货时请注明。

金属浮子转子流量计

金属转子流量计

6) 流量计安装时要保证测量管的垂直度优于5%,且应加装旁路,便于维护和清洗而不影响生产。

安装流量计的位置应保证入口有≥5DN的直管段,出口不≤250mm的直管段;如介质中含有铁磁性物质,应在流量计前安装磁性过滤器。

 以上是金属管浮子流量计在选型及安装中需要特别注意的几个点,仅供大家参考,若您还有别的问题,欢迎来电与厂家沟通!
