厂家介绍:挡板式流量开关在安装时需要注意这几个方面!

返回列表 来源: 三泰测控官网 发布日期: 2021.05.28

挡板式流量开关可以用于非常多的场景中,今天要来给大家讲解的是用于船舶冷藏系统的制冷机组冷却水系统中,安装在机组冷却水出口的管路上。此次,我公司在与用户合作的过程中,结合了用户现场的实际应用情况以及我公司的设计要求,对现场实际安装时提出了以下要求,以确保流量开关可正常工作。

第一点,挡片长度选择及安装。这一点需要根据冷却水管的外径,从厂家提供的不同长度规格的挡片中选择适合长度的挡片安装在流量开关上,并将流量开关垂直插入管路中进行安装

挡板式流量开关

第二点,安装方向,挡板式流量开关属于挡片形式的流量开关,安装时流量开关的安装方向也需要特别注意。在流量开关的外壳上一般有标注安装方向,这个安装方向与水流方向需要保持一致。

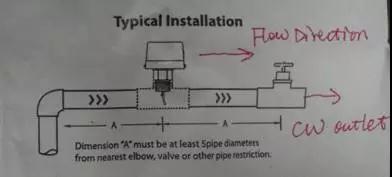

第三点,流量开关在管段上的布置问题,如下图表示的,量开关在管段上的布置应当确保开关的中心距离最近的管路弯头、阀门或其他管理阻力附件的距离不能小于5倍的管子外径。

挡板式流量开关安装

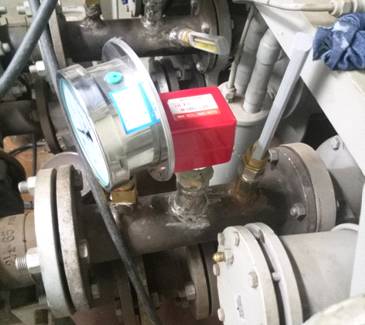

第四点,在流量开关与其他管路附件之间应当留有有效的空间,这一点我们用图示来给大家说明,如下图所示,下图是某船制冷机组冷却水管路上流量开关的安装实例,因此管路上长度太小,压力表以及温度计等布置太过密集,导致流量开关的电缆填料函无法安装无法接线,需要进一步修改。因此,在现场布置方面需要注意这类问题。

挡板式流量开关安装

以上是挡板式流量开关在安装方面需要注意的问题,若您还有相关产品的问题需要咨询,可点击我公司网站在线咨询按钮进行咨询,会有人工客服在线为您服务~
