流量开关的流量片该如何选用?该如何调节?
返回列表 来源: 三泰测控官网 发布日期: 2021.05.29

流量开关在很多时候也被成为水流开关,在冷水机组和空调工程中被广泛应用,流量开关可以保证空调系统能够安全高效的运行,当空调水流量变化时,水流对靶片产生的作用力使得杠杆转动、控制电路闭合或者断开,从而达到自动控制的目的。那么流量开关该如何选用,该如何调节呢?

 流量开关的接线螺钉旁边有红、黄标志,红色是两组开关的公共接线端,黄色是常开触点另一个触点是常闭触点。当管道内的液体流量增加后流量开关动作,常闭触点变为常开触点,常开触点变为常开触点。

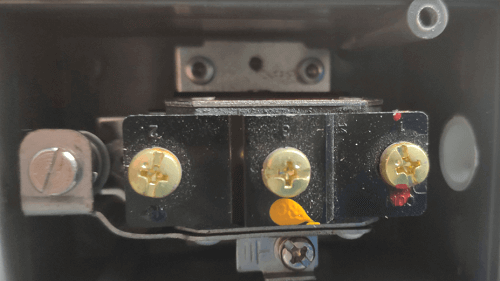

流量开关触点

流向片的选用

为了保证流量开关能够感应流量的变化,流向片不能与管道接触,同时也不能与管道中的其他任何装置接触。检查流向片是否与其他装置接触时,可以将流量开关的外壳取下,用手按住主杠杆并往返几次,感觉主杠杆是否有阻碍,若无阻碍则证明无接触。

流量开关若是有可拆卸的流向片,这时可根据实际的安装情况来选择适合的流向片,若是没有长度适合的流向片,则可以将其他长度稍长的流向片修剪到适合的长度进行使用。切记流向片的长度不宜过短,过短会影响到流量开关的灵敏度,甚至于导致流量开关不动作。适合的长度最好是先对管道的直径进行测量长度之后进行确定。

 流量开关的调节

流量开关在出厂前一般都是调在最小流量值附近,因此在投入使用后最小流量不能低于出厂设置的流量,否则会导致流量开关不能回到“无液流”位置。

流量开关

在调高流量值时,正确的操作是顺时针旋转调节螺丝,同理在调高出厂设定值后想调低流量值的操作方法是逆时针旋转调节螺丝。

调节结束后需要对流量开关的设定值进行检查,不能低于出厂设定值,通过按动主杠杆数次,检查主杠杆回复时开关有无“咔嗒”声,一旦发现没有,应顺时钟旋转调节螺丝直至杠杆回复时有“咔嗒”声。同样;流量调节过高,在低流量时会导致流量无法带动流向片,开关无法动作。流量调节过低,流量开关过于灵敏,容易产生误动作。

 以上是流量开关流向片的选择与调节的相关知识,仅供大家参考。若您还有别的问题,欢迎点击网站在线咨询服务进行咨询,人工客服在线为您答疑解惑!
