盘点玻璃转子流量计的优缺点
返回列表 来源: 发布日期: 2020.09.01

要问实际工业测流现场和各大实验室常见的流量计有哪些,玻璃转子流量计定有一席之地。相较于同样应用广泛的压差式流量计,璃转子流量计的优缺点有哪些呢?下面就一起来看一看吧!

0901实验室图片

一、玻璃转子流量计的优点

1、 可以测量小管径和低流速

不少测流流量计对被测流体的流量或者流速是有一定要求的,而玻璃转子流量计以其自身的构造优势可以测量小管径和低流速的流量。一般而言,玻璃转子流量的口径在40-50mm一下,最小口径可以达到1.5-4mm,因袭在相对精细的小管径测流中,玻璃转子流量计优势明显。另外玻璃转子流量计对被测液体的流速要求也相对比较地,一般口径在10mm一下的玻璃转子流量计,流速只在0.2-0.6m/s,有的甚至可以抵御0.1m/s。由此可见,玻璃转子流量计能够胜任其他流量计所不能测量的小微口径和低流速测量任务。

2、雷诺数较低也可测量

相对于常见的节流压差式测流流量计需要104-105的最低雷诺数要求,玻璃转子流量计要求的雷诺数只要大于40或500就可以。即使转子与玻璃管壁的环隙处流动的流体雷诺数变化,但是流量系数也要保持常数,换句话说,流体粘度对流量系数无影响。因此,一些粘性比较高的流体也能够用玻璃转子流量计测流,而不用担心因为雷诺数低而造成误差。

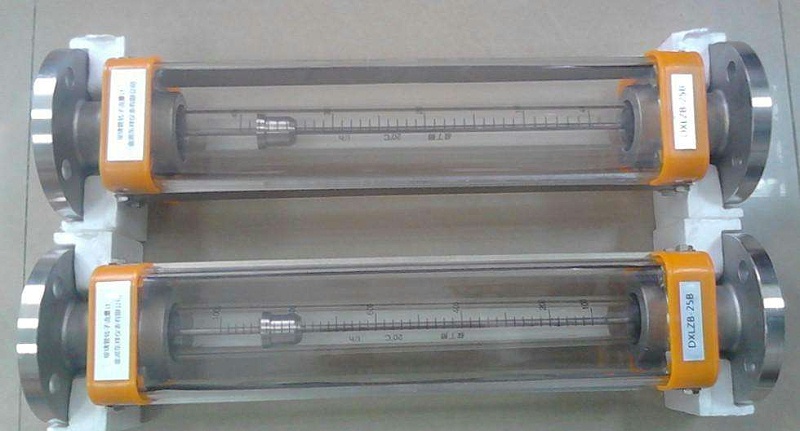

玻璃转子流量计

3、安装要求低,测量范围广

众所周知,电磁流量计和超声波流量计在安装上对直管段都是有一定长度要求的,那么若是现场实际的测量环境中没有合适的主管段怎么办呢?玻璃转子流量计就可以派上用场了。大部分玻璃转子流量计没有上游直管段要求,对安装条件要求较低,用户可以根据现场的需求使用玻璃转子流量计测流。

4、压损小,造价低

与节流压差式的流量计相比,玻璃转子流量计对管道的要求比较小,压力损失较低;且玻璃管转子流量计结构简单,造价事宜,使用方便,因此在实际的工业测流现场和各大实验室中应用颇为广泛。

玻璃转子流量计2

二、玻璃转子流量计的缺点

1、需要流量修正

在玻璃转子流量计计算流量时,需要用到转子和被测流体的密度值,因此一般玻璃流量计出厂时都会标定使用的流体。假如实际的测流过程中,被测流体和厂家标定的流体密度值、粘度不同,则流量要偏离原分度值,需要在测量计算中需要进行流量修正。

2、玻璃管壁易碎,有安装限制

玻璃转子流量的锥形管是玻璃所制,在使用和保存的过程中不注意就会有破碎的风险。而大部分转子流量计只能用于自下向上垂直流的管道安装,一些特殊情况不能照顾到。

0

3、不适用于大口径测流

 转子流量计应用仅适合于于中小管径,普通全流型转子流量计不适用于大管径,玻璃管转子流量计适用的最大口径为 150mm。

以上就是苏州三泰测控整理出的玻璃转子流量计的优缺点。玻璃转子流量计是一种恒压降、变节流面积的流量仪表。一般出厂前是在工业基准状态(20℃,0.10133Mpa)下用水或者空气进行刻度的。其流量基本方程在使用时需进行修正,不仅适用于小管径、低流速和低雷诺数,而且压力损失较小,是一种相对理想的测流仪器。如果对玻璃转子流量计感兴趣,有流量计定制的需求,欢迎关注苏州三泰测控,官网或微信服务号留言,会有专业工程师为您答疑!
