玻璃转子流量计的工作原理是什么?转子流量计是最常用的节流式流量计之一,结构简单,测量范围宽,测量精确度较高,示值直观,维护方便,是现代生活和工业生产中应用最广泛的计量器具。下面就由苏州三泰测控的技术小哥科普一下玻璃转子流量计的工作原理是什么,看一看转子流量计怎么测流量的。

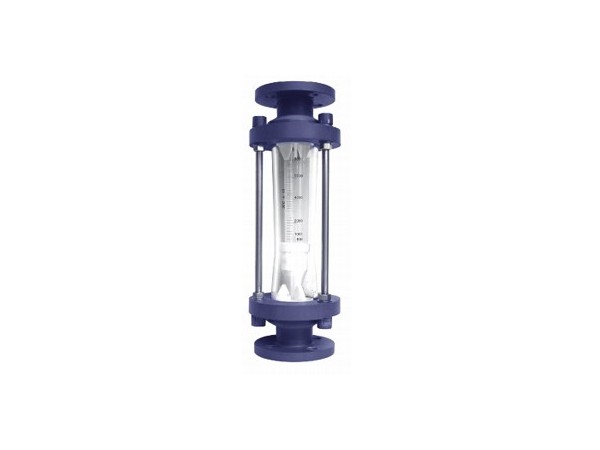

玻璃转子流量计

一、了解构造原理

想要了解转子流量计的工作原理是什么,就要先从玻璃转子流量计的结构入手。一般玻璃转子流量计由两部件组成, 一是从下向上逐渐扩张的玻璃锥形管;二是置于锥形管中,可沿管中心线上下移动、密度比流体稍大的转子。玻璃锥形管上面刻有流量刻度,透过锥管可看到透明流体中转子的位置及所对应的刻度值。

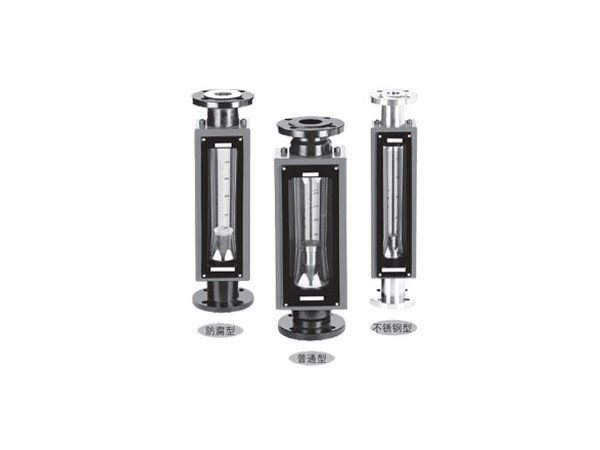

玻璃转子流量计2

当测量流体的流量时,流体从锥形管下端流入冲击转子,对它产生一个作用力,力的大小随流量大小而变化;当流量足够大时,所产生作用力将转子托起,使之升高;流体经转子与锥形管壁间的环形断面 从上端流出。 当流体对转子的作用力等于转子重量时,转子因受力平 衡而停留在某一位置;这个位置与流量有相互对应的关系,据此位置, 即可求得流量值。

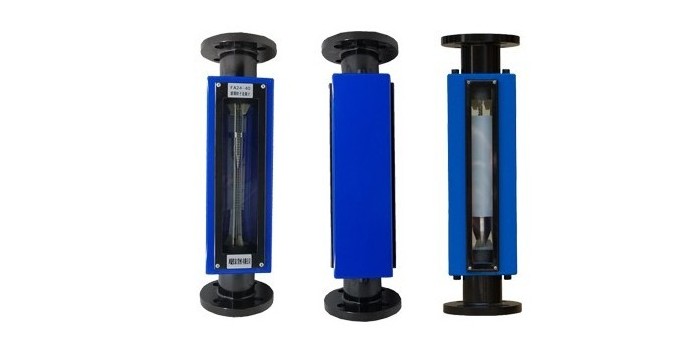

FA24型玻璃转子流量计

二、分析计算公式

转子流量计的工作原理是什么?了解了结构构造,就要了解玻璃转子流量计是如何计算流量的。玻璃转子流量计的转子在锥形管中受三个力:重力、动压力和浮力,当着三力平衡时,转子重力=动压力+浮力。 而当流速变大或变小时,转子将向上或向下移动,流体流动的截面积也发生变化,直至达到平衡时对应的流速,转子在新的位置上稳定。

玻璃转子流量计2

若设转子体积为V,重力加速度为g,转子密度为ρt,流体密度为ρf ,转子前后压差为Δp;转子最大截面积为A,则转子稳定时受力关系公式如下:

转子稳定时受力关系公式

得转子流量计流量公式:

转子流量计流量公式

其中,Qv为流量值;a0为 流量系数;A0 为环隙面积, 对应于转子高度 h;近似有:A0 =ch;系数c与转子和锥形管的几何形状及尺寸有关;ρt转子密度;ρf为 流体密度;At为转子最大截面积。

以上就是苏州三泰测控的技术小哥带来的,关于玻璃转子流量计的工作原理是什么这一问题的全部分享内容。玻璃转子流量计结构简单,原理也不复杂,在工业测流中用用广泛。如果你对测控计量感兴趣或者有测流仪表定制的需求,欢迎咨询苏州三泰测控官网!
