明渠超声波流量计巴歇尔槽尺寸安装图及注意事项总结

返回列表 来源: 三泰测控官网 发布日期: 2020.11.17

对于非满管状态流动的水路,我们称为明渠。这样的水路主要使用超声波明渠流量计来进行测量流量,主要应用于城市供水引水渠、火电厂冷却引水渠以及污水治理流入和排放渠、工矿企业污水排放以及水利和农业灌溉等渠道。

超声波明渠流量计有不同集中安装槽,今天我们用图片的形式来给大家介绍明渠超声波流量计的巴歇尔槽的尺寸安装以及注意事项。


明渠超声波流量计

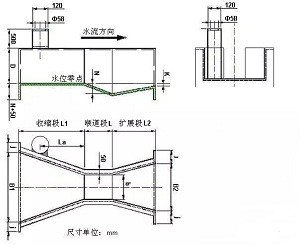

巴歇尔槽安装示意图

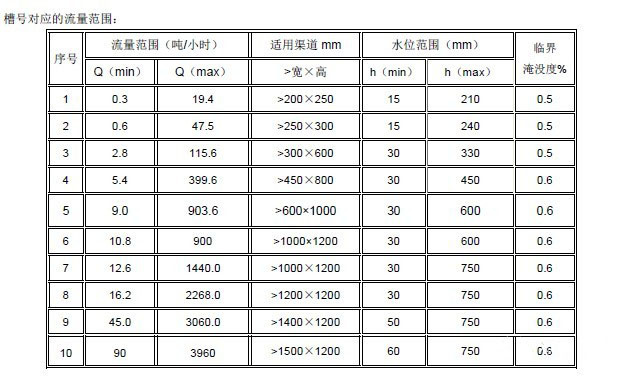

巴歇尔槽流量

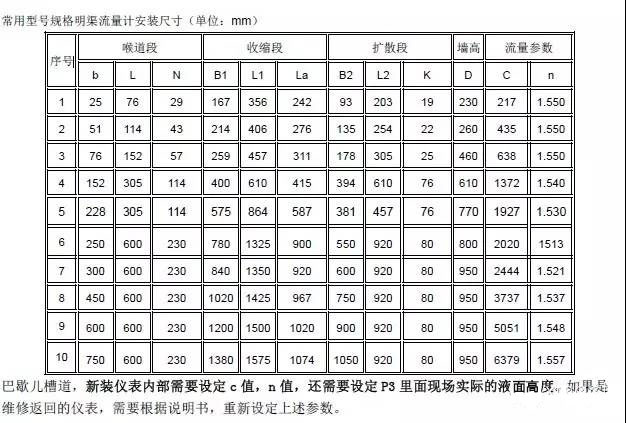

巴歇尔槽流量

首先是注意事项,安装图中的J的尺寸与渠道安装有关,用户在使用时需要根据现场的工况而定。巴歇尔槽的中心线要与渠道的中心线重合,保证水流进入巴歇尔槽之后不出现偏流。在巴歇尔槽通水之后,水的流态要不受影响,呈自由态,同时巴歇尔槽的的淹没度要小于规定的临界淹没度。巴歇尔槽的上游应有大于5倍渠道宽的平直段,水流能过平稳进入巴歇尔槽内,不出现左右偏流,也不出现因为渠道坡形成冲力。

巴歇尔槽

明渠超声波流量计巴歇尔槽

巴歇尔槽需要稳固安装在渠道商,与渠道侧壁,渠底链接紧密,不出现漏水情况,水流能过全部流经巴歇尔槽的计量部位:巴歇尔槽的槽内喉道段。

以上是超声波明渠流量计巴歇尔槽的安装注意事项与安装示意图,大家还有问题的可以来电咨询!
