流量计生产厂家介绍:明渠超声波流量计工作原理是什么?

返回列表 来源: 三泰测控官网 发布日期: 2020.11.14

了解明渠超声波流量计是讲明渠超声波流量计比较好的实际应用好的第一步,和别的流量计一样,明渠超声波流量计也有其测量原理,今天就让我们一起来了解一下吧!

超声波探头安装在堰槽上部(参见图1),其周期性向液面发射一束超声波,该束声波到达液面后被反射由探头接收,主机测得该过程的传播时间t,根据已知声速v 即可得出液面至探头的距离d(测距值),在已知探头至堰槽底部距离即安装高度H 的前提下,即可换算出液位高度h,

计算公式为: h = H– d d=V*t/2

其中: h: 液位值, d: 测距值 ,V:声速, t:传播时间

考虑到容器内的气体温度对声速有一定影响,所以还应当测出气体温度T,以修正声速V。对于确定的量水堰槽,其流过的液体流量与当时的液位为确定的函数关系,即 Q= h(x) ,Q 为瞬时流量,h 为液位值。主机根据确定的堰槽类型,即可根据液位获得流量值。


明渠超声波流量计原理

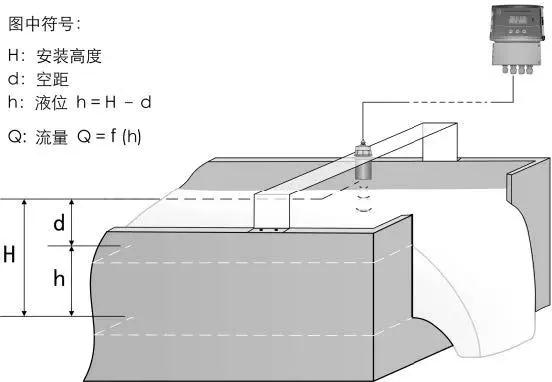

图1 液位和流量测量示意图

环境气体温度对声速有一定影响,所以还应测出气体温度T,以修正声速V。

超声波明渠流量计对流量的测量,首先是测出探头至液面的距离,之后通过换算得出液位值,再换算得出流量值,了解这一点对仪表的安装调试很重要。

盲区的解释:超声波探头在发射超声波时,不能同时检测回波。当探头距离液面很近时,发射波与回波将会重叠在一起而无法分辨,因此在距探头发射面一定距离范围内仪表不能正常检测,这段距离为盲区,在安装时应使探头高出最大液位一定距离,避免液面进入盲区。
