几种常见的液位计特点及注意事项
返回列表 来源: 三泰测控官网 发布日期: 2021.06.19

工业上常用的测量球罐液位高度的液位仪表主要有磁翻板液位计、超声波液位计、雷达液位计,浮球液位计等,今天我们比较一下前三种的仪表特点及选型注意事项。目前来说,超声波液位计,因为十分便捷且相对便宜,在一般工业现场精度要求没有那么高的情况下,非常受欢迎,我司专注研究超声波仪表多年,在此领域拥有多项专利权,欢迎大家前来咨询。

仪表特点:磁翻板液位计主要类型有侧装式和顶装式两种,都有一个容纳浮球的腔体(称为主体管或外壳),腔体通过法兰或其他接口与容器组成一个连通器。这样,仪表的腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。为了扩大它的使用范围,还可以根据相关标准及要求增加液位变送装置,以输出多种电信号(如:电阻信号、电压信号、或者电流信号)。其中,4~20mA电流信号是比较常用的一种。

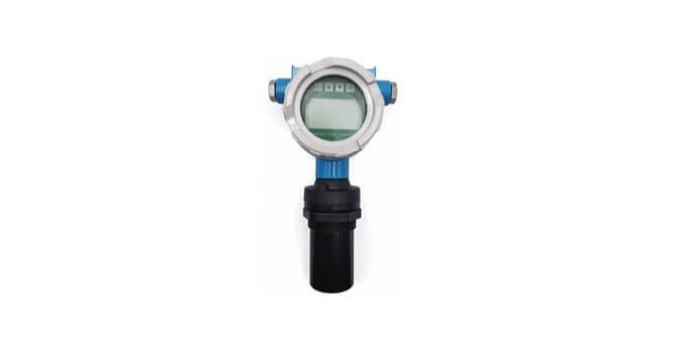

        超声波液位计的电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型国外进口仪表。专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。声波智能专利技术,可以使仪表的精度大大提高,能够抗各种干扰波。 另外超声波液位计是一种非接触式仪表,不跟液体直接接触,因此故障率低。而且可以提供多种安装方式,所有输入、输出线均具有防雷、防短路的保护功能。

导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接受,并将时间信号转化为物位信号。

实测声速补偿原理图

注意事项:要精度要求,磁翻板液位计精度是10mm,即差不多一片磁翻柱的距离,超声波液位计精度是3%,雷达液位计可达1左右%。几种液位计都需要注意介质是否具有腐蚀性,虽然超声波液位计和雷达液位计都可以非接触式测量,似乎可以忽略介质腐蚀性的问题,其实,很多具有腐蚀性的介质都有挥发性,这些挥发的介质附着在传感器上一样会对仪表造成损伤,时间长了就会损坏仪表。

以上是小编常见几种液位计特点的相关介绍,若您有相关产品需求或是疑问,欢迎来电或是点击咨询人工客服与我司联系,苏州三泰测控技术有限公司欢迎您前来咨询!
