超声波液位计和雷达液位计有哪些不同?
返回列表 来源: 苏州三泰官网 发布日期: 2021.06.20

超声波液位计和雷达液位计都是液位测量仪表。一种采用超声波,一种采用电磁波,除此之外,超声波液位计和雷达液位计还有那些不同呢?

超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,转换成电信号,并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。由于采用非接触式测量,被测介质几乎不受限制,可广泛用于各种液体的液位测量。超声波液位计用的是声波,雷达用的是电磁波,这是二者最大的区别。由于超声波的穿透能力和方向性都比电磁波强很多,这也是超声波探测目前较为流行的原因。

4dffefa7d29947c28aaabac03a9427be_4

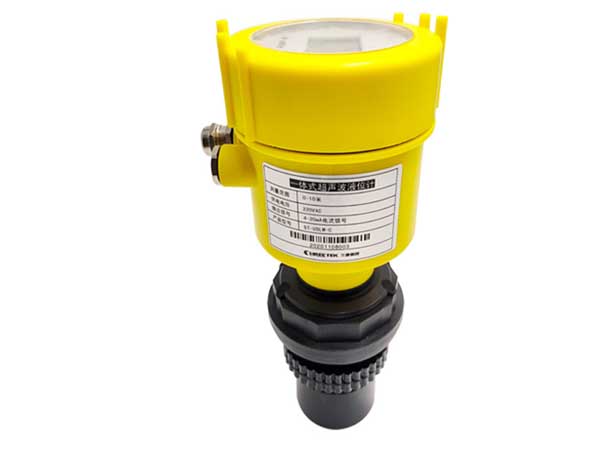

一体式超声波液位计

雷达液位计采用高频微带线结构的电路设计,内部电路产生25GHz的微波脉冲信号。基于高频波导的设计原理,微波脉冲通过PTFE发射极从天线末端发射出去。当发射脉冲碰到被测介质表面时,一部分能量被反射回来,被同一天线接收。通过时间扩展技术原理,计算出发射脉冲和接收脉冲的时间间隔,从而进一步推算出天线到被测介质表面的距离。由于超声波和雷达测量原理的不同,致使它们的应用场合也不尽相同。

雷达液位计采用的是电磁波,受被测物质的介电常数影响,而超声波是机械波,受被测介质的密度影响。所以在测量介电常数很低的物质时,雷达液位计的测量效果就要大打折扣,不宜选用雷达液位计进行测量。

实测声速补偿原理图

雷达液位计的测量范围较超声波液位计要大很多。雷达发射的是电磁波,不需要借助传播媒介就可以测量。而超声波是机械波,需要借助传播媒介传播。所以超声波液位计不能应用于真空、蒸汽含量过高或液面有泡沫等工况。

但不论是雷达液位计还是超声波液位计,在安装过程中都必须注意安装位置和盲区。比如安装在罐体上时,不要装在进料口和人梯附近,离罐壁要有300到500mm的距离,以防止回波干扰。在有搅拌,液面波动大的场合,也要注意选择合适的安装方法。以上是小编对超声波液位计和雷达液位计不同之处的相关介绍,若您有相关产品需求或是疑问,欢迎来电或是点击咨询人工客服与我司联系,苏州三泰测控技术有限公司欢迎您前来咨询!
