解析超声波热力表安装技术要求
返回列表 来源: 发布日期: 2020.08.29

中国供热改革的基本目标是使热转变为商品,以通过合理的热价和收费系统达到供热节能的目的。超声波热力表精度高,压损小,使用寿命长,是支撑供热体系完善的重要热计量仪表。下面一起来看一看超声波热力表安装技术要求有哪些吧!

 08292网站2

一、安装位置的选择

超声波热力表有三大部分组成:超声波测流、配对温度传感器和微处理器。这三者分管不同的功能,首先要计算用户所用的热量,就需要了解水流的流量体积和进水回水的温度差,在通过一定的换算公式进行换算。而微处理器就像超声波热力表的大脑,可以采集数据,风险报警等等。要让这三大部分组件完全运作起来,有哪些需要注意的点呢?超声波热力表安装技术要求 中对仪表的安装位置有没有要求呢?

       首先考虑到超声波热力表是基于超声波测流技术的,那么就需要满足超声波流量计的测流需求。例如被测管道的状态均,这对测量精度有影响,所选管道若是内度水垢较厚或者磨损较大则不适合安装。

0829网站1

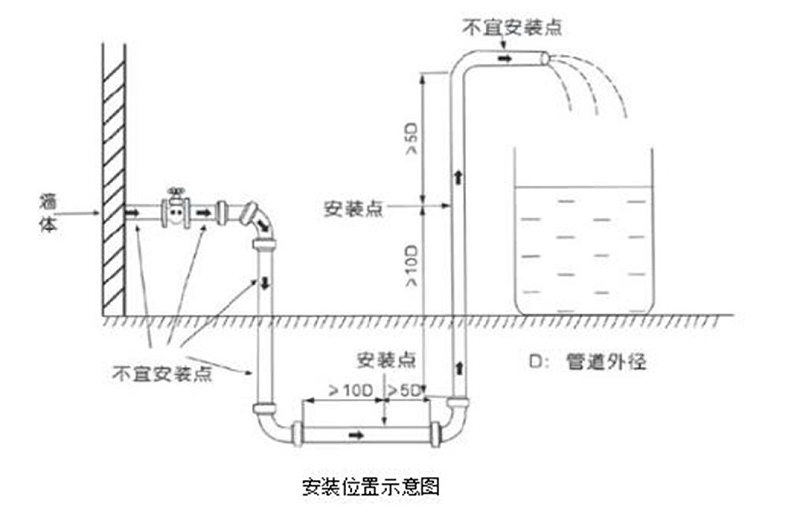

1、对直管段的要求

热量表的安装位置需在管道上游侧10D(D为管道的周长),下游侧5D以上的直管段。若安装管道遇到缩管、扩管、弯头、阀门等阻流连接件时,需要另外选择合适的安装位置,不认会影响测量的精准。

2、管道内气泡

其次,若是安装的被测管道流体流动会产生气泡,也会影响测流,因此安装位置不要选在管道走向的最高点,防止管道内因有气泡聚集而造成测量不正常。

3、安装方向

最后就是安装的方向,若是水平直管段安装则没什么问题;若是垂直安装,则需要注意水流的方向,管道内水流方向最好是自下而上流向,否则一体不满管也会造成测量误差。

0829网站3

二、现场的安装条件

仪表虽好也要根据实际的现场实际情况来选择和安装,下面一起看一看在实际的安装现场对超声波热力表安装技术要求有哪些。

1、热力表的体积选择

超声波热力表多安装在楼层竖井(管道井)内,因此,超声波热量表的安装尺寸相对小,也取决于配套阀门的选择。这样无论是安在室内还是室外,都会节省空间。

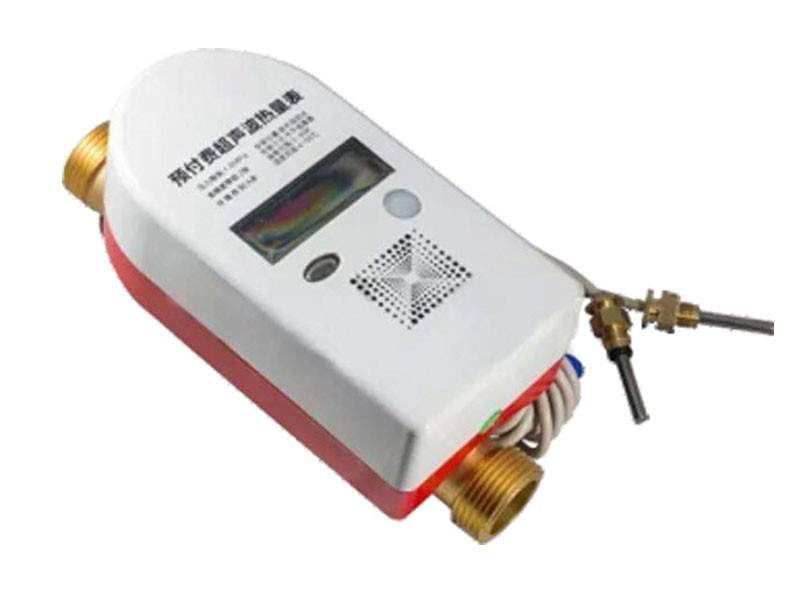

2、液晶屏能否灵活地调角度

超声波热力表在一般情况下安装空间都比较狭窄,而且超声波热量表的上方多有管道或其它表,有些超声波热量表的安装位置也高低不同,如果超声波热量表的显示部分不能调整,会给日后的现场维护、抄表工作带来极大的不便。


0829热力表

3、超声波热力表的防水、防尘性能

超声波热力表的进水端一般都安装有过滤器,而过滤器是要经常排污的,这难免会有水溅到超声波热量表上,而且一般管道井里的灰尘会很多,所以超声波热量表的防水、防尘性能也很重要。

提高生活品质从生活的基础建设着眼。超声波热力表正是适合千家万户冬季供暖热计量的优秀仪表,看了上述分享,相必也对超声波热力表安装技术要求有了大致的了解,如果对热计量技术感兴趣,由仪表定制的需求,欢迎咨询苏州三泰测控
