金属转子流量计的信号变送器---指示器该怎么选?
返回列表 来源: 三泰测控官网 发布日期: 2021.03.30

很多用户在选型金属转子流量计时会面临信号变送器不知道该如何选择的问题,苏州三泰测控在用户们提出这个问题之后针对用户们选择信号变送器的问题进行了解答!我公司生产的ST-LZ5系列智能型金属管转子流量计的流量指示与电信号输出由指示器完成,指示器有M1和M2两种型式(根据指示器内的信号变送器分类),在M1型和M2型指示器中,按防爆形式又可分为普通型、本安型、隔爆型三种。

一、M1型指示器

M1型指示器能实现的功能有:指针就地指示、指针就地指示+4~20mA远传输出、指针就地指示+上下限报警(控制点可调)。

M1型指示器的电信号远传由指示器内加装的智能型磁耦合变送器将浮子的位置转换成与流量相对应标准信号完成的。如用在危险场合,请选本安型(标志为iaIICT3~6)或隔爆型(标志为dIIBT5),本安型须配备安保器或安全栅配套使用组成本安系统,安全栅可选。LB930、LB906等。

金属转子流量计使用现场

金属转子流量计使用现场

二、 M2型智能指示器

M2型智能指示器能实现的功能有:现场指示型(包括指针、液晶指示瞬时流量;液晶指示累计流量);远传输出型(包括现场指示型+4~20mA远传输出、现场指示型+上下限报警或脉冲输出等)。M2型智能指示器的本安型标志为 iaIICT6,隔爆型标志为 dIIBT5,隔爆型M2智能指示器无指针现场指示功能,其他功能同本安型。现场指示型采用内部电池供电。同时,可选带液晶背光或不带背光显示。选M2型本安指示器时,须配LB930、LB906等安全栅。

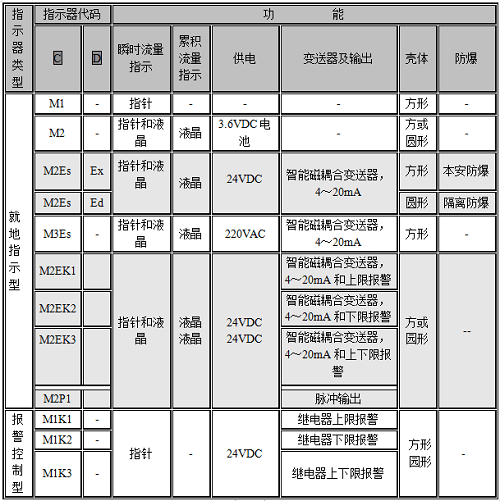

金属转子流量计指示器选型表

金属转子流量计选型表

M2型指示器的上述功能由安装在外壳内的磁传感器、MCU微处理器及相应的功能电路所构成的ESD-100智能型磁耦合变送器完成,该变送器有一个双行八位LCD液晶显示屏,只须四键:用于参数的修改和子菜单的进入,即可完成人机对话。

M2型指示器的上下限报警由指示器内加装的智能型磁耦合变送器的继电器来完成。通过液晶显示和按键可设置上限报警、下限报警及报警回差。上限报警设置范围为50-100%,下限报警设置范围为0-50%,报警回差设置范围为0-5%,当继电器输出外接LB889安全栅时可构成本安防爆系统。

M2型指示器可提供脉冲输出功能,对应流量0-100%输出为0-1KHz。外接LB865安全栅可构成本安防爆系统。

在仪表口径所允许的测量范围内,用户可现场根据工艺参数的变化,进行现场标定。M2型指示器面板随版本更新,面板将有所不同,届时产品面板以实物为准。
