lzb玻璃转子流量计的原理与结构介绍!
返回列表 来源: 三泰测控官网 发布日期: 2021.03.31

了解一款流量计,需要从它的原理与结构开始,lzb玻璃转子流量计的原理与结构实际上也不复杂,今天就由玻璃转子流量计厂家技术小哥来给大家介绍lzb玻璃转子流量计的原理与结构,带大家探索玻璃转子流量计是如何进行流量测量的!

lzb玻璃转子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小.上下移动的浮子组成(图3)。

图三

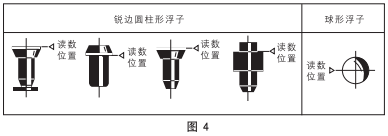

流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子,上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。流量计中浮子读数位置按图4所示:

图四

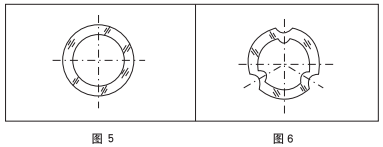

LZB/LZB-()F流量计的锥管为光滑内壁管(见图5).通径DN15以上的流量计,浮子通过导杆上下移动,保持稳定,LZJ/LZJ-()F流量计锥管内壁有三条导向凸筋.使浮子保持稳定(见图6)。通径DN10以下的流量计采用软管连接.配有针形流量调节阀;通径DN15以上流量计采用法兰连接。

图五图六

以上是lzb玻璃转子流量计的结构与原理介绍,若您有相关需求,可来电咨询,由我公司高级技术工程师为您提供技术支持!
