工业用水的计量,超声波流量计与旋翼式水表哪个准确?
返回列表 来源: 三泰测控官网 发布日期: 2022.11.22

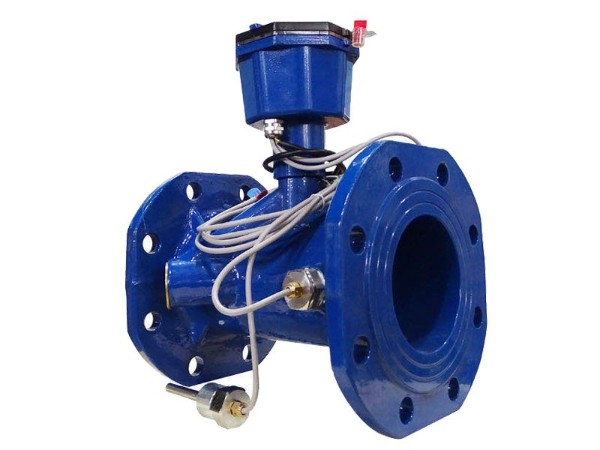

四声道超声波水表

1、超声波流量计的分类

超声波流量计由超声波换能器、电子线路、流量显示与累积系统组成。换能器在电信号的作用下产生超声波输出,并可以将接收到的超声波信号转换为电信号。

按照安装方式,超声波流量计可以分为外夹式、内贴式、插入式、便携式4种类型。外夹式超声波流量计换能器采用专用耦合剂固定在管道外,安装时不损坏管路,声波的传播路径透过管道壁; 对于内贴式超声波流量计,换能器是利用焊接、螺栓等方式固定在流道内壁上;插入式超声波流量计使用专用钻孔装置在被测管道上开孔,流量计探头通过钻孔从流道外部插入安装固定,解决了外夹式超声波流量计在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题; 便携式超声波流量计适合移动测量,常用于流量的标定。

按照声道结构类型,超声波流量计可分为单声道超声波流量计和多声道超声波流量计两种。单声道超声波流量计是在被测流道上安装一对换能器构成一个超声波通道。多声道超声波流量计是在流道上安装多对换能器,构成多个超声波通道,综合各声道的结果求出流量。

旋翼式水表

2、超声波流量计的选型

对于中小口径管道和对测量精度要求不高的渠道中流量的测量,一般选用单声道超声波流量计; 对于大口径管道和流态分布复杂的管渠中流量的测量,一般选用多声道超声波流量计。水电站中利用超声波流量计测量水轮机过机流量时,一般采用多声道超声波流量计( 至少采用4声道) 。

水电站中测量机组过机流量和电站总流量时,宜选用内贴式或者外插式超声波流量计,只有在业主有明确要求的情况下,才选用外夹式。水电站水轮发电机组蜗壳前的压力钢管口径一般较大,在压力钢管上布置的超声波流量计,如安装位置在压力钢管的埋管部位(非暴露式流道),超声波流量计采用内贴式,换能器和电缆管管卡在压力钢管内壁通过焊接固定; 如安装位置在压力钢管的明管部位(暴露式流道),可结合压力钢管口径大小、精度要求、安装条件等因素,考虑采用插入式或内贴式超声波流量计。为便于安装,选用内贴式超声波流量计时D至少为1.6m,选用外插式超声波流量计时至少为0.8m(其中D为安装流道的圆形断面直径或者矩形断面等效直径) 。

超声波水表

以上就是苏州三泰测控水表生产厂家对超声波水表在供水系统中起到重大作用的相关介绍,我司专注生产研发超声波水表多年,秉承“追求卓越,勇担责任,一切为了客户的服务理念”若您有相关产品需求,可直接致电15358800963/400-0375-808,期待您的来电!用心服务客户,掌握核心技术,创造优质品牌,铸一流企业形象,是我们三泰测控人一直不变的宗旨!
