超声波明渠流量计配什么堰槽类型合适?

返回列表 来源: http://www.threetek.cn/ 发布日期: 2020.11.11

明渠超声波流量计在选用时,要考虑到渠内流量的大小以及流量的形态是否能够形成自由流等各个方面的原因,来对堰槽进行选择。今天,苏州三泰测控小编就来给大家介绍一下超声波明渠流量计和哪种类型的堰槽比较匹配,比较合适!

首先,当渠内流量小于40l/s时,一般选择直角三角会比较好,大于40l/s时,选择巴歇尔槽。如果流量大于40l/s。同时渠内水位落差又比较大,建议选择矩形堰槽,在条件允许的情况下,巴歇尔槽是最好的选择。巴歇尔槽的水位和流量的关系一定要根据试验标定出来,对上游行进渠槽要求要低一点。

三角堰和矩形堰的水位和流量关系来源于理论计算,比较容易忽视一些实际使用的条件,会带来附加误差。量水堰槽可以用玻璃钢制作,三角堰和矩形堰的堰口是比较关键的尺寸,加工时对准确度要求比较高,朝进水一侧的表面一定要平滑。对巴歇尔槽而言,要求槽内尺寸准,内表面平滑,喉道部分属于关键尺寸,要求必须准确!

接下来,小编用图片来给大家说明:

1

图一、直角三角堰构造


2

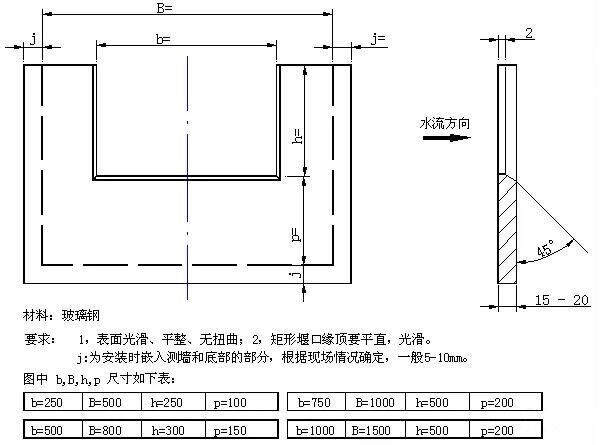

图二、矩形堰构造

3

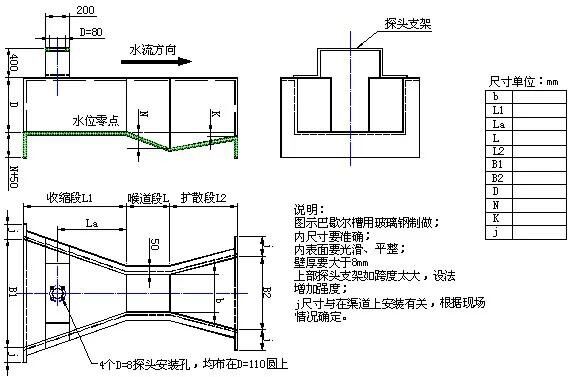

图三、巴歇尔槽构造

以上,是苏州三泰测控小编为大家介绍的明渠超声波流量计的堰槽的选择的知识,大家还有关于仪表方面的问题,可以来电咨询我们高级工程师!
