超声波流量计如何安装?该怎么接线?
返回列表 来源: 三泰测控官网 发布日期: 2021.04.28

超声波流量计在实际应用中安装非常重要,在安装过程中也要非常多的需要注意的地方,在多年服务用户的过程中,我公司技术人员也掌握了非常丰富的实际安装经验与技巧,接下来就由超声波流量计厂家技术小哥为您介绍超声波流量计的安装方法以及接线方法。

安装超声波流量计可按照以下步骤操作:

1、观察安装现场管道情况,确认是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)

2、确认管道内流体介质以及是否满管。

3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度),并将参数记录好,正确录入仪表。

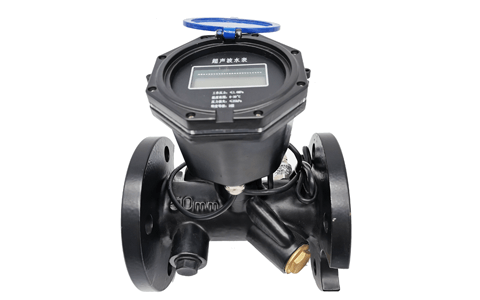

超声波流量计

超声波流量计

4、确认管道使用年限,在使用10年左右的管道,对于这种使用年限比较久的管道即使管道材质是碳钢材质,最好也采用插入式安装。

5、在以上四个步骤完成之后可确认使用何种传感器安装。

6、可向表体输入管道参数以确定好了的安装距离。

7、精确测量出安装距离:

(1)外夹式可选安装传感器大概距离,然后不断调试活动传感器以达到信号和传输比最好的匹配。

(2)插入使用专用工具测量管道上安装点距离,这个距离很重要,它直接影响超声波流量计的实际测量精度,所以最好进行多次测量以求较高精度。

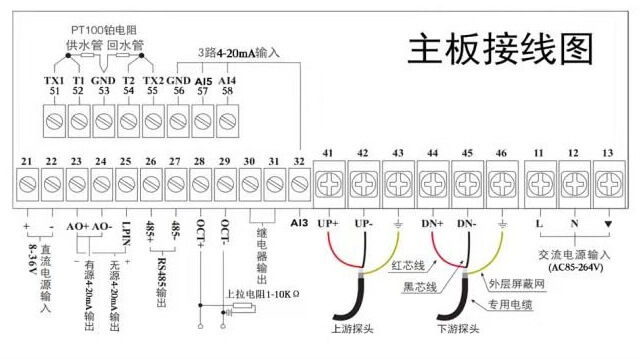

超声波流量计接线图

以上是超声波流量计的安装方法,接线方法如上图所示,若您还有相关问题或产品需求,欢迎来电咨询我公司!
