厂家为您介绍:超声波水表的流量测量原理是什么!
返回列表 来源: 三泰测控官网 发布日期: 2021.04.09

超声波水表严格从意义上来讲是属于超声波流量计的一种,从分类上来说也是可以按照测量原理超声波流量检测方法分为传播速度差法、多普勒法、波束偏移法、相关法、空间滤波法及噪声法等几种类型。超声波水表在应用中也可以从一下几个方向中去了解,首先便是超声波水表的测量原理,今天由超声波水表厂家为大家介绍超声波水表的流量原理!

超声波水表在使用侧量时对流量测量部分使用对窄带超声换能器实现超声波的收发,即1个超声换能器发射超声波1个超声换能器接收超声波。超声波水表管道采用Z型管道,也可使用z型安装方式进行安装,结构简化图以及流体流动方向如图所示。

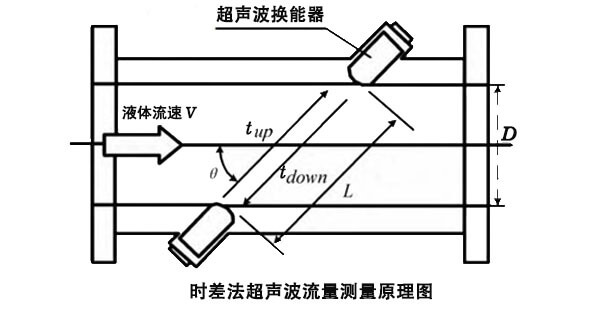

超声波水表测量原理图

其中,超声波在两金属柱之间的传播距离为L,管道直径为D,超声波在管内流体中的声速为C,管道与传播方向的夹角为θ,假设管道内流体线流速为ν,上下游两超声波换能器分别轮流发送和接收超声波信号,获取得到相关数据,带入公式计算得出需要的流量数据。

由相关公式计算可以得出,测量流量的关键是在于顺流时间与逆流时间的测量,我公司的智能超声波水表采用高精度计时芯片进行顺逆流时间的测量。可以消除了与温度有关联的变量声速C,虽然存在一定的非线性,但可乘以一个系数k进行非线性修正,以减小非线性带来的影响。

以上是关于我公司的超声波水表流量测量原理介绍,若您还有相关疑问或者是产品需求,欢迎您来电咨询或是网站内直接质询,会由我公司专业人员为您答疑解惑!
