影响超声波液位计测量的主要6大因素解析
返回列表 来源: 三泰测控官网 发布日期: 2021.06.22

超声波液位计在我们的很多工业现场等都有非常重要的应用,给我们的监测工作提供了极大的方便,那作为生产厂家的我们今天主要给大家讲一下影响超声波液位计测量的主要6大因素,我们以下就来详细解析一下这几个方面,我们苏州三泰测控技术有限公司,致力于生产研究超声波系列仪表多年,专注产品质量,坚守工匠精神,是值得您信赖的品牌。

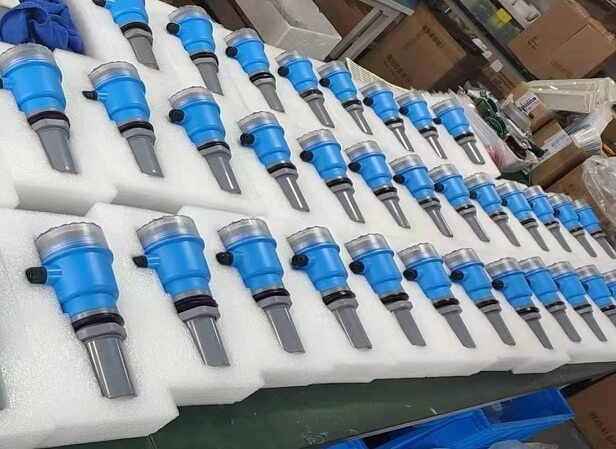

超声波液位计现场

粉尘环境对声速的影响非常小,但对超声波的衰减很明显,是阻碍超声波方案实施的主要因素。实际应用中,低频率并带有特殊泡沫塑料表面的探头在粉尘环境中的使用方案是非常成功的。

温度的变化影响着声速的变化,在正常环境中温度的变化带给声速的变化为0.17%℃。在实际测量中,多种自然因素会导致误差,而百特先进的测量系统,包括了温度传感器和软件功能,可以对温度的影响进行自动补偿。在实际应用中,由于探头周围环境,超声波传播媒介的温度以及被测介质的温度不尽相同。测量系统应根据实际要求选择与探头结合的内置温度传感器与探头分离的外置温度传感器。更为精确的测量系统,可以在距探头的特定位置放置回波反射参照物,产生参考回波,以对温度影响进行补偿。这种方法的有效性取决于回波反射参照物的放置精准程度。

压力的变化造成的温度变化之间的关系:LnT1/T2=1.4LnP1/P2虽然压力的变化影响着探头的工作状态,但压力的变化不直接产生声速的变化.由于压力和温度之间的关系:T=KP(K为常数),所以压力的变化影响着温度的变化,进而影响声速的变化.

探头的内部有一个或多个压电陶瓷晶体,用于声波信号的产生和接收,当压电陶瓷晶体获得电信号时产生微小机械振动发出声波。同理,回波使压电陶瓷晶体产生微小机械振动发出电磁信号,实际的方法是一个探头扮演着发射与接收的双重角色。当压电陶瓷晶体获得电脉冲激励时,煤炭化验设备将产生一段时间的共鸣,最初的共鸣振幅很大,随着探头震动能量的减弱,振幅将趋于零。在共鸣期间内,共鸣覆盖了回波,使得探头不准确判定回波,这段时间为几毫秒,相对应的距离范围成为:“盲区”。10mS相对盲区`1.7m。为了确保发射波与回波时间差的准确性,回波信号必须有足够的强度以产生和转化为电脉冲,回波信号的强度取决于发射信号的强度,传播介质的特性,传播的距离和被测介质反映面的特性。

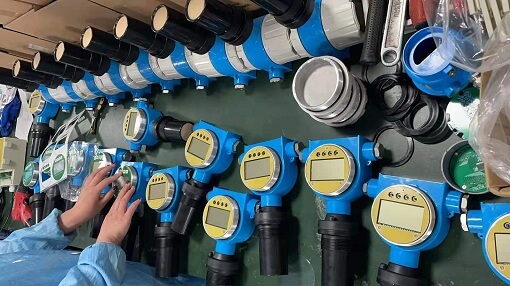

超声波液位计生产现场

超声波液位计回波强度比率取决于被测介质的特性,所有的介质对超声波都是部分的反射,部分的吸收以及部分的传输。浓密的介质,会产生很强的回波,反之成立。实际测量中,液体界面的回波远远好于固体。

回波在固定颗粒表面产生时,其角度方向不同,相互有着时间差,造成相位不同从而减少直接反射回探头的回波强度。声波传播过程中强度的减弱是由于空气对它的吸收,这是由于空气的粘性和热传导以及空气分子的行为特性决定的。

从原理上看,影响测量的因素很多,我们厂家的超声波液位计已经有了温度补偿,回波跟踪识别等软件功能,这使测量仪成为最成功的工业测量解决方案之一,包括液体料位、固体料位、各种仓料、明渠流量等,已成为现今最为广泛接受的非接触式测量技术。以上是苏州三泰厂家对影响超声波液位计测量因素的相关解析,若您有相关产品需求或是疑问,欢迎来电或是点击咨询人工客服与我司联系,苏州三泰测控技术有限公司欢迎您前来咨询
