温控器工作原理是什么?该怎么接线?
返回列表 来源: 发布日期: 2020.04.21

作为一家13年专注温度监测与工业控制生产定制的高新技术企业,我司对温控器各种性能的认识是比较深刻的,今天就简单来跟大家聊一下关于温控器的工作原理和以及接线方法的问题!

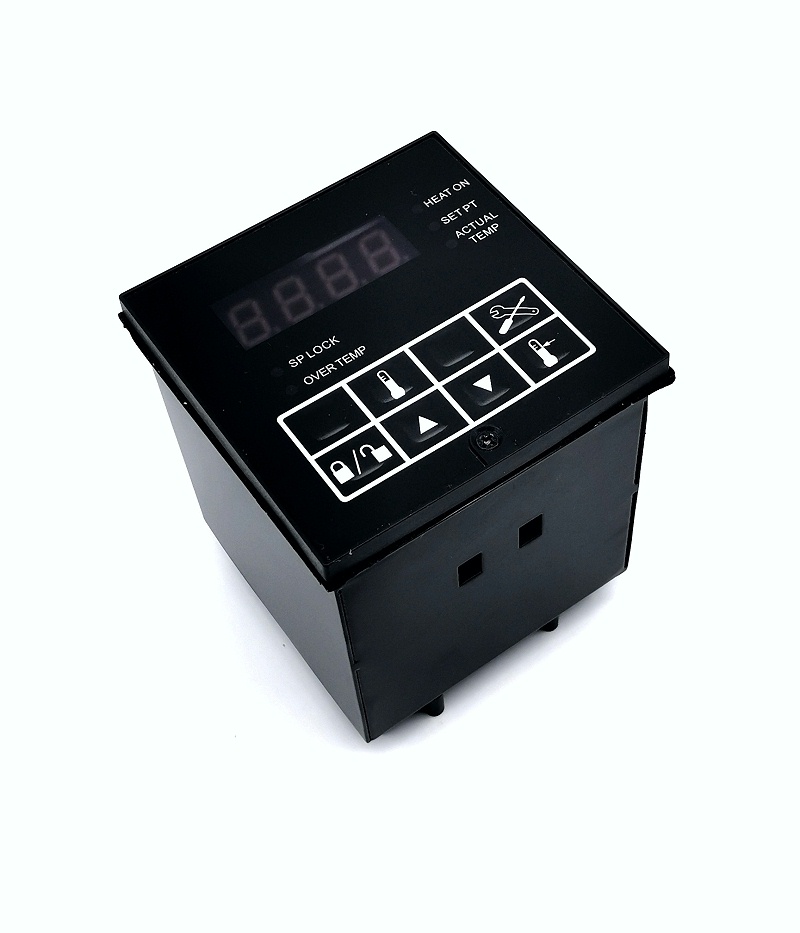

温控器,就是温度控制器的简称,是指自动控制元件根据工作环境温度的变化,通过在开关内部发生物理形变,产生某些特殊效应,发出导通或者是断开开关动作。同时,温控器也被叫做温控开关,温度保护器,温度控制器等!大家可以看下,一般烤炉温控器的基本就是这样的!

IMG_20200421_155751

工作原理:

温控器的工作原理是温度传感器对环境温度自动采样,对环境温度及时监控,当环境温度低于设定的值时能够控制电路,让温度回差。反之,温度高于设定的报警温度时,启动报警功能!如果设定的温度不能得到有效的控制,温控器能通过跳闸的方式来停止设备的继续运行!

温控器理解不起不是很难,但是它复杂的设计让很多人对它的连线方法很是头疼,我公司支持餐饮设备控制器,包括烤炉温控器炸炉温控器链式烤炉调速器等等一系列温控器的外形与功能的设计与定制,对温控器的接线,产品的调试等有专业的工程师进行指导!

接下来我们就来介绍一下关于温控器的接线方法!

大家可以仔细看下温控器的脚上有是三个角,他们都是有专门的英文字母和数字来代替的,分别是:H(6)、L(3)、C(4),对应的大家看图!

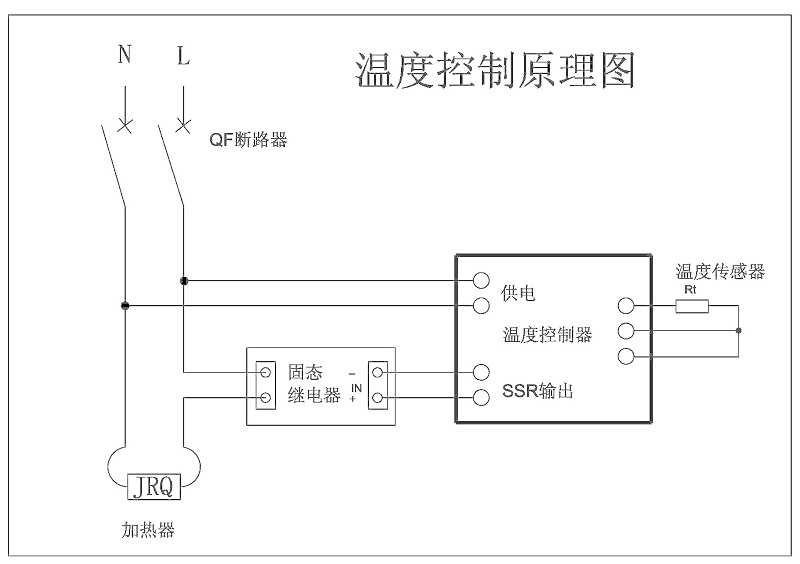

温控器接线图

注:图片源自百度百科

然后每个角对应的该接的线是不一样的,接的线的颜色也是不一样的

H(6)接棕色线,是电源的火线;

L(3)接灰色线,是灯的火线;

C(4)接白色线,是压缩机的火线。

温控器编辑与控制的方法一般分为两种,一种是由被冷却的对象的温度变化来进行控制,大多采用的是蒸气压力式温度控制器,而另一种是由被冷却对象的温差变化来进行控制,大多采用的是电子式的温度控制器,这种控制器使用起来比较方便快捷,更加智能化,现在使用的更加广泛!

温控器的特点

1、使用方便,每天能够自动定时提前活延后控制设备的运营,免去了人工操作的麻烦

2、控温精准,能够实现不同温度范围的温度控制

3、安全放心,大大降低人为操作失误引起的事故发生率
