外夹式超声波流量计的4种安装方法
返回列表 来源: 三泰测控官网 发布日期: 2021.06.28

外夹式超声波流量计,大家都知道是直接贴合在管壁,那么大家知道都有哪几种安装方法吗?今天给大家介绍一下外夹式超声波流量计的四种安装方式分别为V法、Z法、N法和W法。一般情况下,安装管径在DN15~200mm范围内可优先选用V法,在V法测不到信号或者信号质量差时可选用Z法,管径在DN200mm以上或测量铸铁管时应优先选用Z法。N法和W法是较少使用的方法,适合DN50mm以下的细管道安装。

一、V法安装

超声波流量计V法安装示意图

一般情况下,外夹式超声波流量计采用V法是比较标准的安装方法,使用方便,测量准确,安装时两传感器水平对齐,其中心线与管道轴线水平即可,可测管径范围为DN15mm-DN400mm。

二、Z法安装

外夹式超声波流量计Z法安装

当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因,造成V法安装信号弱,机器不能正常工作时,就需要选用Z法安装。Z法的特点是超声波在管道中直接传输,没有反射(称为单声程),信号衰耗小。Z法安装可测管径范围为100mm至6000mm。现场实际安装时,建议200mm以上的管道都要选用Z法安装。

三、N法安装

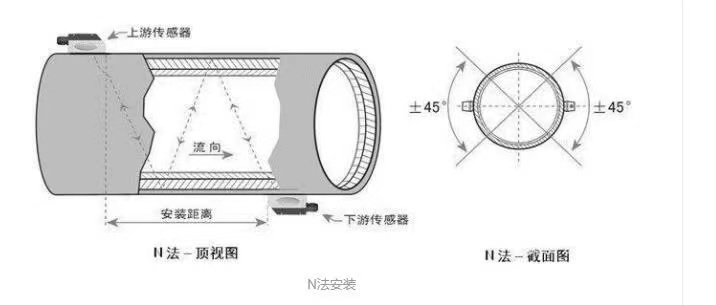

外夹式超声波流量计N安装示意图


N法安装的特点是通过延长超声波传输距离来提高测量精度。使用N法安装时,超声波束在管道中反射两次穿过流体三次(称为三声程),适于测量小管径管道。

四、W法安装

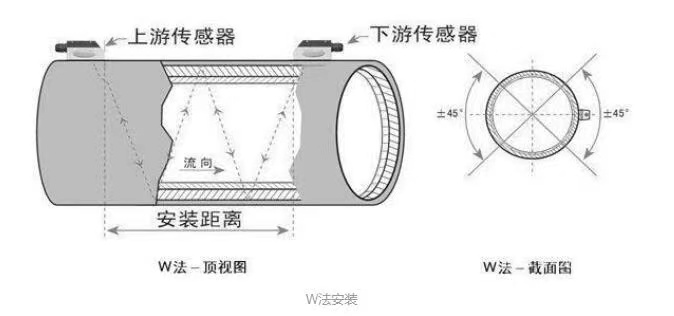

外夹式超声波流量计W安装示意图

同N法安装一样,W法安装也通过延长超声波传输距离的办法来提高小管径测量精度。W法安装适于测量50mm以下的小管。使用W法安装时,超声波束在管内反射三次,穿过流体四次(称为四声程)。

以上是生产厂家对外夹式超声波流量计4种安装方法的相关介绍,若您有相关产品需求或是疑问,欢迎来电或是点击咨询人工客服与我司联系,苏州三泰测控技术有限公司欢迎您前来咨询!
