lzb玻璃流量计结构介绍!

返回列表 来源: 三泰测控官网 发布日期: 2020.12.20

lzb系列玻璃流量计广泛应用于化工、石油、轻工、医药、环保、食品及测量测试、科学研究等部门,测量单相非脉动流体(液体或气体)的流量。同时LZB玻璃转子流量计的组成一直是很多伙伴关心与研究的内容,了解LZB玻璃转子流量计的结构能帮助我们更好的应用LZB玻璃转子流量计。LZB玻璃转子流量计的结构如图所示:

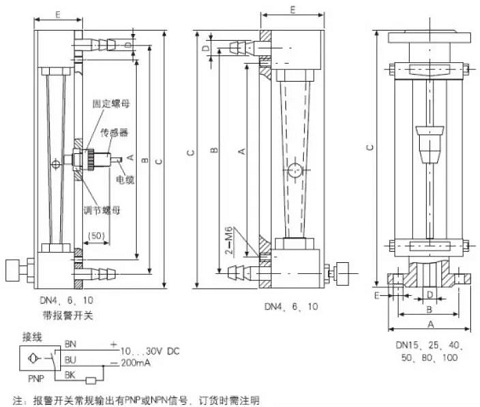

玻璃转子流量计组成图

LZB玻璃转子流量计产品说明图

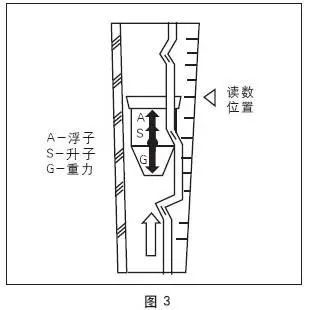

玻璃浮子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成(图3)。流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。

12.15

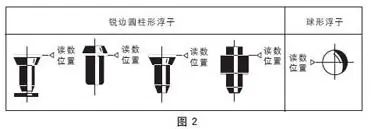

流量计中浮子读数位置按图2所示:

12.15

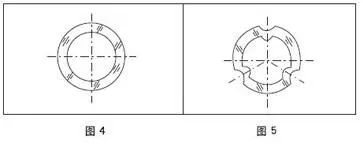

LZB/LZB-()F玻璃浮子流量计的锥管为光滑内壁管(见图4),通径DN15以上的流量计,浮子通过导杆上下移动,保持稳定;LZJ/LZJ-()F流量计锥管内壁有三条导向凸筋,使浮子保持稳定(见图5)。通径DN10以下的流量计采用软管连接,配有针形流量调节阀;通径DN15以上流量计采用法兰连接。

12.15

以上是LZB玻璃转子流量计的结构,提供给大家参考,有问题的可以来电咨询我公司高级技术顾问!
