金属管浮子流量计由哪些部分组成,是如何工作的?
返回列表 来源: 三泰测控官网 发布日期: 2021.05.03

与玻璃转子流量计相比,金属管浮子流量计由于结构设计比较独特,能够适用于比较多的场所中,例如一些易燃易爆的化工企业中就比较适合使用金属管浮子流量计。因为金属管浮子流量计无需电源,因此比较好解决易燃、易炸的问题。那么金属管浮子流量计是由哪些部分组成,又是如何工作的呢?今天由金属管浮子流量计厂家来给您介绍!

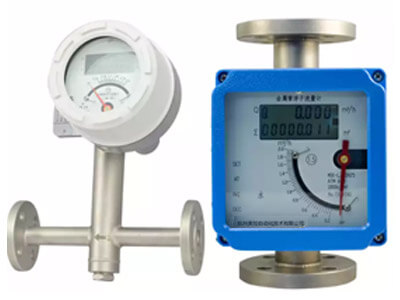

首先是工作原理,金属管浮子流量计采用的是可变面积式原理进行测量的,适用于测量液体和气体介质,分类上有指示性、电远传型、防爆型、夹套型等,数据输出方式有0-10mA,4-20mA,moldbus的标准模拟信号输出和现场指示,累计、数字通讯、现场修改测量参数、多种供电方式等,带有磁性过滤器和特殊规格品种图1所示。广泛应用于,石油、化工、发电、制药、食品、水处理等,在复杂,恶劣环境条件及各种介质条件的流量测量过程中表现较为突出。

图一

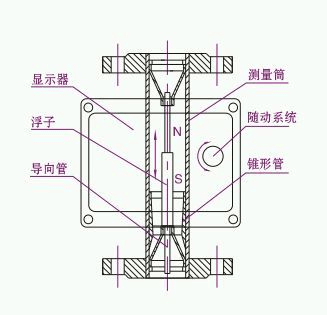

其次是,金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。原理结构图2所示,被测介质自下而上流经测量管浮子上下端产生差压形成上升力,当浮子所受上升力大于浸在流体中浮子重量,浮子便上升,环隙面积随之增大,环隙处流体流速迅速下降,浮子上下端差压降低,作用于浮子的上升随着减小,直到上升力与浸在流体中浮子重量平衡时,浮子便稳定在某一位置,浮子位置的高低即时对应着被测介质流量的大小。


图二

以上是关于金属管浮子流量计的组成以及其工作原理的介绍,仅供参考,若您有相关需求或是产品问题,可留言咨询,有人工客服在线为您解答,也可直接来电咨询!
