解读LZB-F系列玻璃转子流量计校准三大方法
返回列表 来源: 发布日期: 2020.09.04

玻璃转子流量计是一种瞬时指示型的测流仪器,根据用户的需求不同,玻璃转子流量计也分为不同的系列。对于一些化工、制药、造纸、污水处理等行业,需要检测酸、碱、氧化剂或者一些具有腐蚀性的气、液流体的流量,LZB-F系的耐腐型玻璃转子流量计正是合适的测流工具。下面就带你解读一下LZB系列玻璃转子流量计校准三大方法 吧!

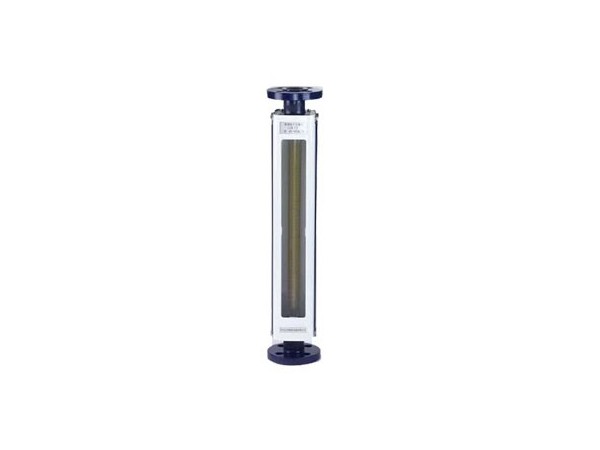

 LZB玻璃转子流量计

玻璃转子流量计校准四大方法

1、负压问题

根据经验来看,如果玻璃转子流量计前,入口端出有采样装置这一类的抽气负压装备,可能会让仪器的入口端形成抵御标砖大气压的入口气压,会导致仪器的流量指数偏高,因此这一数值往往实不可取的。那么要如何将玻璃转子流量计校准至精确测流状态,解决负压问题呢?这就需要用户和安装的技术人员对测流现场进行仔细的考察,选择合适的地方装玻璃转子流量计,尤其是避开回事玻璃转子流量计的气流入口端造成负压的装置。

2、稳流问题

测量气体的LZB-F系列玻璃转子流量计,其动力源是抽气泵。而抽气泵是由隔膜泵和刮片泵两类,其中隔膜泵类似风箱,通过交流、直流电机产生振动从而进行抽气;不同的是,刮片泵是通过泵体内偏心转子的高速旋转,在离心力的作用下,用转子上的刮片进行抽气。这两类泵的抽气气流是脉动气流。这时矛盾就出现了,脉动气流是无法通过玻璃转子流量计来检测流量的。

那么,如何通过玻璃转子流量计校准来达到测流目的呢?首先就是要明确抽气源,是否属于隔膜泵和刮片泵这两类。若是,则可以采取一定的温流措施,例如可以加装串联缓冲器、气流调节阀等。

0904玻璃转子流量计

3、关注气压和温度

在校准和使用转子流量计时,一定要注意环境气压和温度,应测量转子流量计的入口环境气压和温度,以便修正转子流量计的指示值。 Qs为转子流量计实际流量值; QD为转子流 量计指示值; p、T为转子流量计入口环境气压和温度,标准状态下(p0=101.3kPa,T0=293K。其公式为:

0904修正公式

LZB-F系的耐腐型玻璃转子流量计在测量气体流量时可能会遇到负压和稳流问题,也可能会因为工会环境温度和气压而产生测量上的偏误。以上就是总结的LZB-F系列玻璃转子流量计校准三大方法。如果对测流测控感兴趣或者有仪器使用和定制的需求,欢迎咨询苏州三泰官网!
