电磁流量计怎么接地?有什么要求?

返回列表 来源: 发布日期: 2020.10.26

电磁流量计接地是非常重要的,因为电磁流量计内的测量点击是处于交流或者是直流的电场内,它处于的环境应当有效的被屏蔽与无干扰的条件下,不然会严重干扰到电磁流量计的测量。

并且,电磁流量计传感器的外壳是否接地,是直接关系到电磁流量计测量的精度和稳定性的,接地的导线必须不接任何的干扰电压,因此,电磁流量计对于接地有非常可靠,不然会产生干扰电流。今天就由电磁流量计生产厂家小编来给大家介绍电磁流量计是怎么接地的!

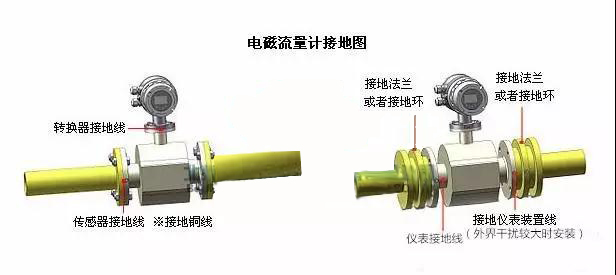

电磁流量计接地图

电磁流量计接地图

电磁流量计测量的介质如果具有腐蚀性,则绝缘性高的接地环,管道的材质要根据被测介质选择。如果传感器是聚四氟乙烯,为了保护器的翻边不搜损伤,接地环也是必不可少的!如果电磁流量计是安装在金属管道上的,怎不用接地环,但是如果传感器是安装在具有阴极保护的金属管道上时,就·需要选用耐腐蚀介质的接地环,但是接地方式有区别,如以下图:

1、电磁流量计安装在普通金属管道上,安装时用≥4mm2铜线将金属管道与电磁流量计相连接,接地线从电磁流量计法兰上接入接地网。

电磁流量计安装在金属管道上的接地方法

2、电磁流量计安装在具有阴极保护的金属管道上,安装时用≥6mm2铜线将管道与管道相连接,用≥4mm2铜线将接地法兰(接地环)与电磁流量计相连接,接地线从电磁流量计法兰上接入接地网。

电磁流量计安装在具有阴极保护的金属管道上的接地方法

电磁流量计安装在非金属管道上环,用≥4mm2铜线将接地法兰(接地环)与电磁流量计相连接,接地线从电磁流量计法兰上接入接

电磁流量计安装在非金属管道上的接地方法

电磁流量计自带接地环接地

电磁流量计接地电阻要求常阻≤10Ω,防爆型电磁流量计要求接地网接地电阻<10Ω;接地线选用≥4mm2铜线;接地网最好是独立模块化电磁流量计。

电磁流量计在接地正常并且完整的情况下,才能正常工作,特别是在现场工况比较复杂的情况下,对接地的要求更高。今天在小编的介绍下,小伙伴们对电磁流量计的接地要求有了解了吗?如果您还有问题或者是对我们的产品感兴趣,欢迎您拨打我们的免费咨询热线咨询!
