超声波液位计工作原理解析!
返回列表 来源: 三泰测控官网 发布日期: 2021.05.14

超声波液位计也称超声波物位计,是由一个完整的超声波传感器和控制电路组成的,采用非接触式测量,被测介质几乎不受限制,在各种液体和固体物料中被广泛应用。使用超声波液位计的用户众多,但是真正了解到超声波液位计的工作原理之后可以更为简单明了的了解到什么场合适合使用超声波液位计,今天超声波液位计生产厂家来同大家一起了解超声波液位计的工作原理。

超声波液位计测量介质的液位高度时,是用过超声波传感器发射的超声波经过液体表面时会通过反射,来返的时间可用于计算,温度传感器对超声波在传输过程中温度的影响进行修正,这整个过程中的数据就可换算成液面距超声波传感器的距离。

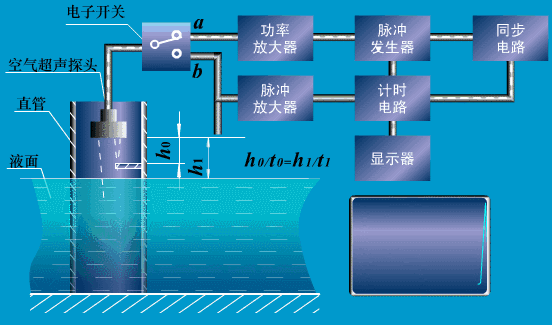

超声波液位计组成图

超声波液位计原理

超声波液位计原理

实际上,超声波液位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号。声波的传播时间与声波的发出到物体表面的距离成正比。声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.

探头部分发射出超声波,然后被液面反射,探头部分再接收,探头到液(物)面的距离和超声波经过的时间成比例:

hb = CT2 即

距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式:

环境声速= 331.5 + 0.6×温度

以上是超声波液位计厂家给大家总结的超声波液位计的工作原理总结,大家若还是有问题可来电或是网站咨询人工客服,欢迎来电咨询沟通!
