超声波热量表最容易被忽略的几点问题?
返回列表 来源: 三泰测控官网 发布日期: 2022.12.01

超声波热量表通过超声波的方法测量流量及显示水流经热交换系统所释放或吸收热能量的仪表。它通过两种传感器测得的物理量——热载体的流量和进出口的温度,再经过密度和热焓值的补偿及积分计算,才能得到热量值。它是一种以微处理器和高精度传感器为基础的机电一体化产品。

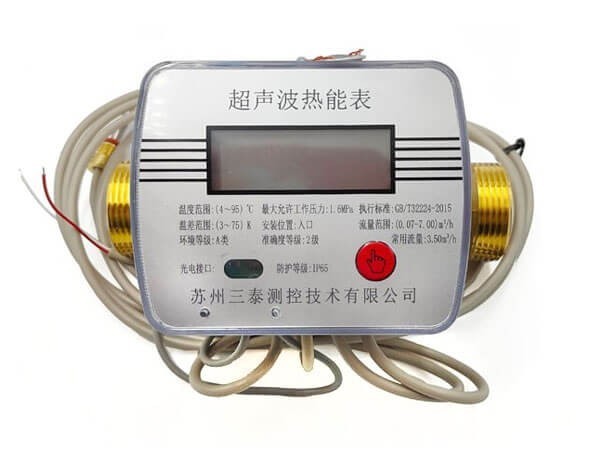

超声波热量表-三泰

一、没有正确的对超声波热量表进行检定或校准

任何热量表使用前都需要进行检定或校准,管道式超声波热量表在这一点尤为重要。大家知道,管道式超声波热量表计有三组探头可以选择(大、中、小),分别适用于不同的管径范围,每组探头与主机的搭配在某种意义上讲都是一套独立的流量计。

如果只在小管径的流量标准装置上用小探头对管道式超声波流量计进行检定或校准,那么在使用时你如果用大探头测量大管道的流量,就等于你是在使用未经检定或校准的流量计在测量流量,其计量准确性是无法保证的,因为目前的技术水平无法保证探头的互换性,何况大小探头之间的差异更是一个不容忽视的变量。

二、忽视了对流量计使用条件和使用环境的要求

任何速度式流量计对被测管道内流体的流场都是有一定的要求的,超声波热量表也不例外。当热量表的安装位置不能保证其前后直管段长度要求时,由于流场不稳定带来的计量误差是不容忽视的。不少用户受仪表测量井的限制,在不能满足安装要求的位置测量,由此造成了测量误差的加大。

超声波热量表安装图 (2)

时差式超声波热量表对水中混入的气泡特别敏感,随之流过的气泡会造成流量计示值的不稳定,积聚的气体如果正好与探头的安装位置吻合,将造成流量计无法工作。因此超声波热量表的安装应尽量避开水泵出口,管线最高点等易受气体影响的位置,探头的安装点也要尽量避开管道上部和底部,在与水平直径成45°角的范围内安装,还要注意避开焊缝等管道缺陷。

超声波热量表的安装使用环境应注意避开强电磁干扰和振动,在使用中我们发现,高压线下方,车辆密集的马路边,主机附近使用手机或对讲机都会对测量产生或多或少的影响

三、不能准确地测量管道参数造成计量不准

管道式超声波热量表探头在管道外部安装,它直接测量的是管道内流体的流速,流量是流速与管道流通面积的乘积,而其管道面积和声道长度都是使用者由主机手工输入的管道参数计算出来的,这些参数的准确与否直接影响到测量结果。也就是说:热量表即使流速测得很准确,如果你输入了一组不准确的管道参数,测量结果也是不准确的。

管道参数的获取最好是用实际测量的方法,用查取设计图纸资料和问询熟悉情况人员的方式都可能出现差错,因为实际的施工情况往往和设计的参数有出入,管道的制造偏差有时也是不可忽略的,使用一段时间的管道壁厚等参数也会随时间发生不小的变化。

实际测量管道参数也要注意方式方法的合理性,测量用的量具和仪器要经过校准。测量管道外径要注意管道外防护层以及外表层的锈蚀脏污对测量可能造成的影响。

超声波热量表

超声波热量表是一种优秀的流量仪表,它给我们带来的测量流量的方便性和经济性是别的流量计无法比拟的,我们不要因为自己的粗心误解了它,实践证明,在使用超声波热量表计测量流量时出现的绝大多数问题都是由人为因素造成的,超声波热量表已经为我们承担了很多责任,它是我们值得信赖的好朋友。
