干货速看:超声波流量计怎么安装
返回列表 来源: 发布日期: 2020.08.13

超声波流量计是一种测量流体流量的仪表,其原理是通过超声波在流动的流体中传播时就载上一定的流体流速的信息,然后通过接收到的超声波检测出流体的流速,最后换算成流量。那么你知道超声波流量计怎么安装更好使用 吗?下面就和苏州三泰测控的技术小哥一起来看一看插入式、管段式和外夹式三种超声波流量计如何安装吧!

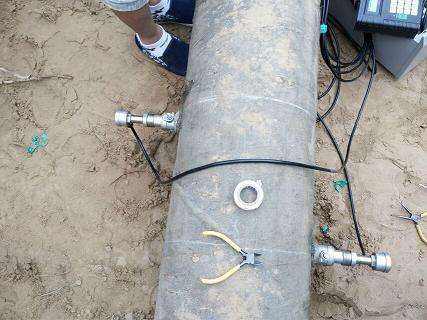

插入式超声波流量计

一、 插入式超声波流量计怎么安装

一般插入式的超声波流量计由转化器和一对插入式的传感器组成。在安装的时候,需要提前测量和计算被测管道的周长,确定两个探头的安装点,再用专业的工具在管道上钻孔并且安装底座和球阀以固定传感器。焊好底座后要确保焊接周边不渗水漏水,可以在底座螺纹上缠上生料带或者油麻。根据探头的进深就可以确定管壁和结垢的总厚度,旋转探杆就可以调节声锲面收发波束角度,安装完毕后根据说明书就能够精确测量管道流体流速,计算流量了。

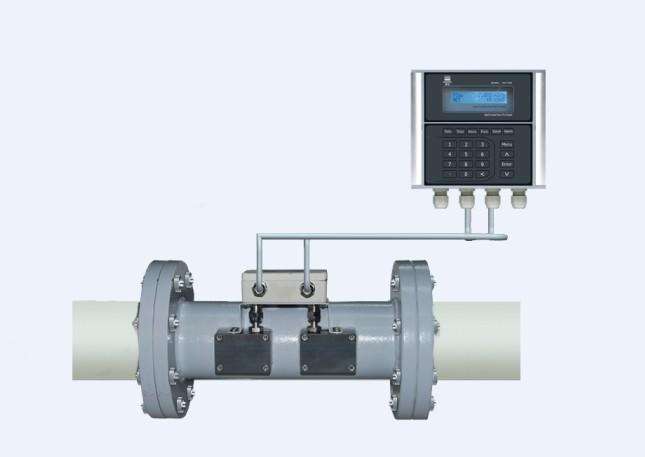

管段式超声波流量计

二、管段式超声波流量计怎么安装

管段式超声波流量计,顾名思义采用的就是将管段式传感器与被测管路直接连接的一种测量方式。这种测量的方式的优点是解决了外夹和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差,因此在精确度上是有保障的。安装方式也比较简单,就是将管道参数输入仪表,选择探头安装方式,得出安装距离;然后先确定好一个点,按安装距离在水平位置量出另一个点。需要注意的是,超声波流量计要安装在水平管道上,一般应选择管道的中部,应该避开顶部和底部。

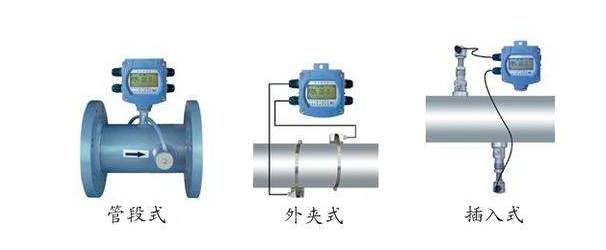

管段式、外夹式、插入式对比

三、外夹式超声波流量计怎么安装
安装外夹式的超声波流量计难度相对是比较大的,需将被测管道外壁的拟安装位置进行打磨后,用耦合剂将传感器贴于管道外壁,再用专用夹紧装置固定。这种安装方式能方便地在管外直接进行流量的测量。需要注意的是,安装外夹式的超声波流量计要对现场管道使用年限,磨损程度进行充分考量,应选择管材应均匀致密,有足够长的直管段,安装点上游直管段必须要大于10D(D=直径),下游要大于5D;再者也需要留有足够和安全的空间便于现场人员操作。
以上就是插入式、管段式和外夹式三种 超声波流量计怎么安装更好使用的简单介绍。如果对超声波流量计感兴趣,想要了解更多流量计安装方式方法和注意事项,定制工业现场仪表,欢迎咨询 苏州三泰测控官方网站
