插入式超声波流量计安装注意事项总结!

返回列表 来源: 三泰测控官网 发布日期: 2020.12.03

超声波流量计分类比较多插入式超声波流量计是其中的一种。由于插入式超声波流量计的特殊的安装方式,在很多工业现场得到了使用,不需要停水破管安装,并且价格也不会像普通管段式流量计那样随着口径的增加而上涨。插入式超声波流量计的换能器是插入管道内壁安装的,超声波信号是直接过水传播的,不通过管壁和内衬反射,因此结果不受管壁和内衬影响。

超声波流量计安装

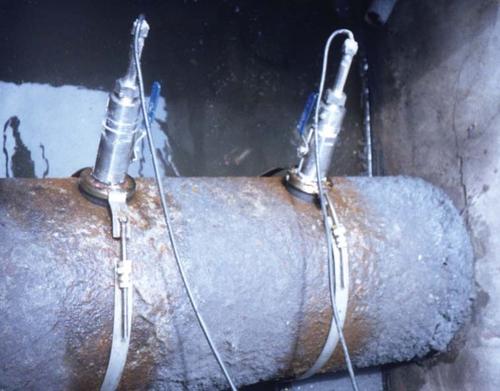

插入式超声波流量计安装现场

由于以上特殊的性质,一般插入式超声波流量计的测量结果是不受水温的变价影响的,因此不需要进行温度补偿,避免了别的超声波流量仪表会需要进行温度不补偿带来的不确定性。由我公司生产的插入式超声波流量计安装空间小,作业面比较窄,特别适合在城市水管网中使用。一般安装时注意以下问题,能够保证插入式超声波流量计的作用能够最大化发挥,测量数据精确,以下是插入式超声波流量计的安装注意事项:

1、被测流体状态

被测流体状态能够影响仪表的正常发挥,需要满足厂家规定的被测流体的最低流速,插入式超声波流量计的流速范围在0~15m/s,但是这仅仅是可测范围,因为从流层到紊流层仪表的系数会有比较大的变化,因此流体状态是非常重要的。

2、直管段长度

插入式超声波流量计需要满足直管段前10D被测管段内径,后5D直管段,保证仪表可以正常工作,保证超声波信号的强弱。但是这个要求的前提是10D是非泵出口、非未全开阀门。

插入式超声波流量计安装

插入式超声波流量计安装现场

3、管道条件

插入式超声波流量计在安装前需要清除被测管径的内壁情况,管道内壁如果有严重的结构、锈蚀情况,会影响超声波信号的传播,同时还不好确定管道内径的确定尺寸。管道内径尺寸变化引起流量体积变化,选择无结垢、无锈蚀管段作为测量点,是保证仪表测量精度的重要条件。

4、安装位置

插入式超声波流量计的安装位置一般在水平或者是倾斜或者是垂直的管道中,垂直管道因该是流体自下而上流动的,避免出现非满管的情况。

以上是今天为大家总结的插入式超声波流量计的安装注意事项,提供给大家参考,实际安装的过程中还会有别的一些问题,遇到解决不了的可以来电咨询我公司高级技术顾问!
