插入式超声波流量计的安装方式有哪些?

返回列表 来源: 三泰测控官网 发布日期: 2020.12.06

最近几天,有比较多用户来电咨询“插入式超声波流量计该怎么安装”,关于插入式超声波流量计的安装方式,不同的管径有不同的安装方式。今天,苏州三泰测控技术小哥主要来为大家介绍插入式超声波流量计的传感器的安装方式!

插入式传感器的安装方式主要有以下2种:

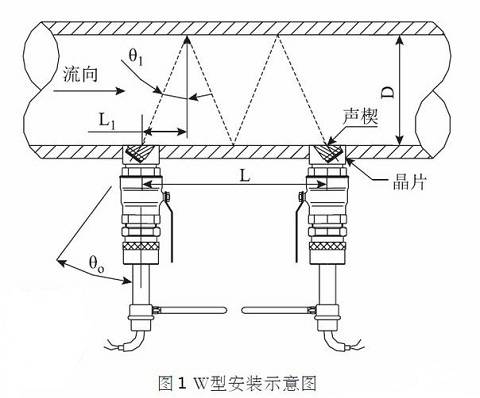

(1)W型安装方式(见图1)适用于DN50~300mm的管道,采用该方式可以延长声路的长度,提高测量精度。

W型安装示意图

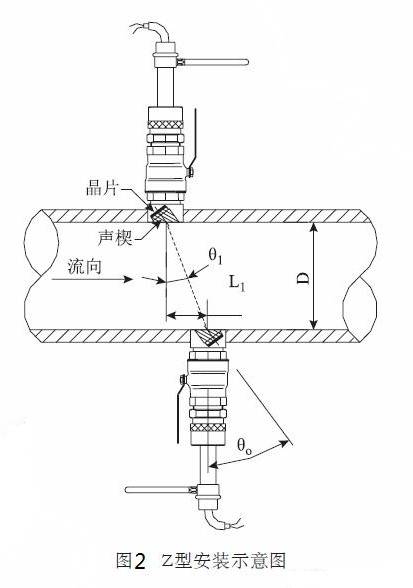

(2)Z型安装方式(见图2)适用于DN300mm以上的大口径管道,两传感器之间为直线传播路径,信号损失最少,对流体的稳定性要求较W型要高。

Z型安装方式

在大家常用的安装方法中,还包含一种安装方法“V”型法,但是实际上受插入式超声波流量计的传感器的结构限制,DN50~DN300的管道采用W型安装方法更加合适,DN300以上的管道采用Z型安装,能够更加稳定有效的获得超声波信号。

采用合适的安装方式,是插入式超声波流量计得到更好的使用,同时大家工作更为顺利进行前提,超声波流量计的安装也需要注意一些现场的实际情况,实时进行调整!以上是苏州三泰测控技术有限公司技术小哥总结的插入式超声波流量计的安装方式,还有问题的可以拨打我公司咨询热线,由我们高级技术顾问为大家答疑解惑!
